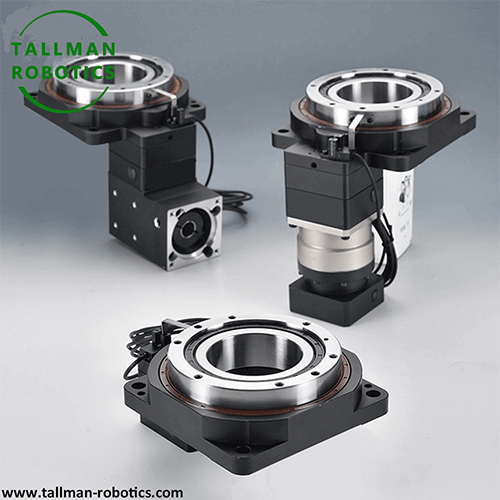

Mahai birakari hutsak

Erakunde mota

Abantailak

Desabantailak

Eszenatoki aplikagarriak

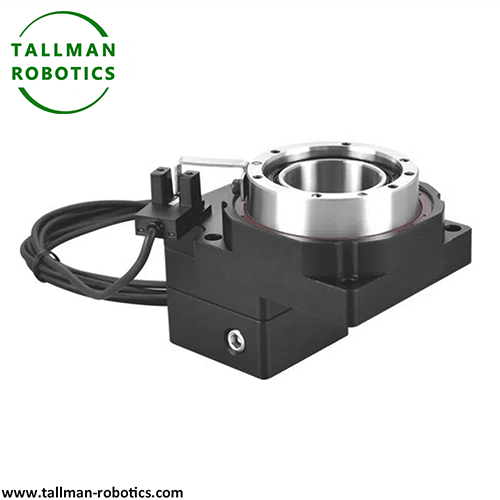

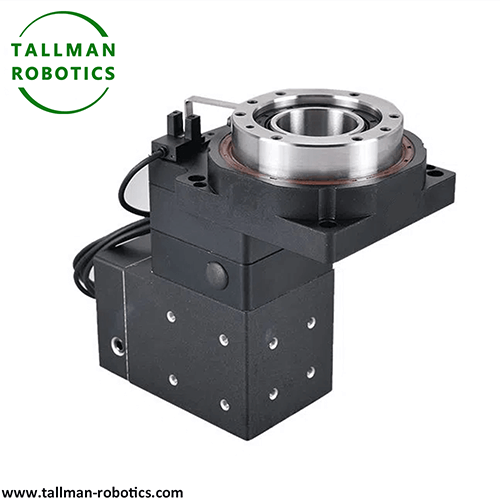

Plataforma birakaria hutsa

Zehaztasun handiko egitura hutsa

Kostu handia

Kokapen zehatza eta -zulo zeharkako baldintzak

Mahai birakaria arrunta

Kostu baxua, egitura sinplea

Diseinu hutsik ez, doitasun baxua

Doitasun baxuko manipulazioa, biraketa sinplea

DD motorra (gidatze zuzena)

Zero sakea, erantzun dinamiko handikoa

Karga-gaitasun baxua, kostu handia

Zehaztasun ultra, karga arineko eszenatokia

Kam banatzailea

Abiadura handia, egonkortasun handia

Indexazio-ratio finkoa, malgutasun baxua

Tarteka indexatzeko biraketa (adibidez, betetzeko makina)

Irekidura handiko mahai birakariak

Engranaje hipoideo plataforma birakari hutsak

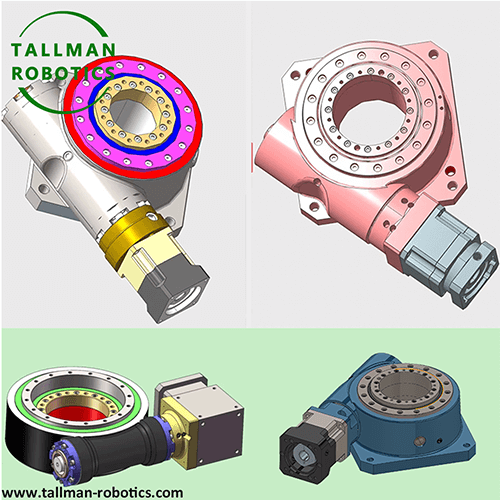

CAM Roller Hollow Mahai birakariak

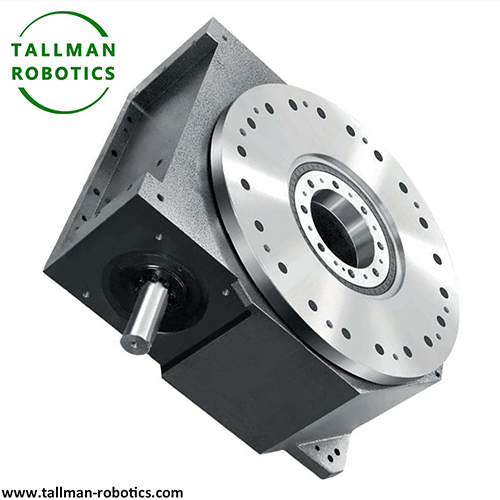

Erresistentzia handiko mahai birakari hutsak

Berun Bikoitzeko Worm Gear Hutsak Mahai birakariak

Aplikazio-eremuak

Kasu Azterketak

Eszenatokiaren Baldintza

Mahai birakari hutsen funtzioa

Ekoizpen-lerro automatizatua eta doitasun-muntaia

Osagai Elektronikoetarako Doitasuneko Soldadura Lanpostua

Osagai mikro elektronikoen soldadura-prozesuan, hala nola telefono mugikorreko kameraren moduluak eta sentsoreak, beharrezkoa da pieza angelu anitzetan biratzea puntuko soldadura egiteko, kableen korapiloa saihestuz (esaterako, pistolaren kontrol-lerroak eta seinale-lerroak soldatzeko).

1).Plataformak pieza zehaztasunez biratzeko gidatzen du (± 0,01 mm-ko kokapen-zehaztasun errepikatuarekin), soldadura-puntuaren posizioaren desbideratzea 0,02 mm baino txikiagoa dela ziurtatuz;

2). Sartu soldadura-pistolaren kablea eta gas-hodia erdiko -zulotik interferentzia mekanikoak murrizteko eta lantokiaren diseinua errazteko;

3).Serbomotorrekin lankidetzan aritzea -abiadura baxuko biraketa leuna lortzeko, 0,1 gradu/s-ko biraketa leuna lortzeko, soldadura bitartean pieza astinduak saihestuz.

PCB plaka ikuskatzeko eta probatzeko ekipoak

PCB plaka 90 gradu eta 180 gradu biratu behar da detekzio-ekipoan, kamera optikoak soldadura-junturak eta zirkuituaren akatsak angelu ezberdinetatik hauteman ditzan.

1). Azkar aldatu PCB plaka angeluak (errotazio erantzun denbora<0.5s) to improve detection efficiency;

2).-Zolo erdiko zunda-kableak sartzen ditu PCB plakaren azpian, kableak tiratzeak eragindako detektatzeko akatsak saihesteko;

3).Zurruntasun handiko diseinuak PCB plakak biraketan zehar desplazamendurik ez duela ziurtatzen du (lautasun-errorea).<0.05mm).

Robotika Teknologia eta Amaierako efektoreak

SCARA robotak artikulazioak muntatzen ditu

3C produktuen muntaketan, SCARA robotak torlojuak estutzea eta osagaiak iraultzea bezalako ekintzak lortu behar ditu amaierako biraketaren bidez, eta luzera ezberdinetako piezekin bateragarria izan behar du.

1).Robotaren Z-ardatz biratzen duen artikulazio gisa, ± 0,02 mm-ko kokapen-zehaztasuna errepikatzen du, doitasun-muntaketaren eskakizunak betez;

2).Egitura hutsak torloju eta kanalizazio luzeak amaierako efektoretik igarotzen uzten du, luzera ezberdinetako piezak muntatzera egokituz;

3). Atzeko argi baxua (<1 arc minute) ensures no jamming during rotation, improving the consistency of screw tightening.

Robot kolaboratiboaren materiala sailkatzeko terminala

Elikagaien eta farmazia sailkatzeko robot kolaboratiboek materialak norabide zehatz batean biratu behar dituzte (adibidez, etiketa gora begira) eta tamaina ezberdinetako ontziratze-kaxekin bateragarriak izan behar dute.

1). Sentsore bisualez hornituta, materialaren norabidea plataforma biratuz doi daiteke (0,01 graduko angelu bereizmenarekin) sailkapen zehatza lortzeko;

2). Erdiko -zuloa besarkada pneumatikoaren trakea eta sentsore kablea barneratzen du, amaierako kableamendua erraztuz;

3).High load capacity (axial load>50kg) hainbat material aldi berean harrapatzea onartzen du, sailkapenaren eraginkortasuna hobetuz.

Doitasunezko mekanizazioa eta laser ekipoak

Laser markatzeko makina mahai birakaria

Pieza zilindrikoen gainazala markatzean (adibidez, edalontzi isolatuak eta errodamenduak), piezak 360 gradu biratu behar ditu eredu jarraituak lortzeko, eta laser argiaren bidea kableek blokeatzea saihestu behar da.

1).Gidatu piezak abiadura konstantean biratzeko (± 1 rpm-ko zehaztasunarekin) laser markatzeko lerro leunak eta etenik gabekoak bermatzeko;

2).-Zolo erdiko -urez hoztutako hodiari eta laser-ekipoaren seinale-lerroari pasatzen uzten dio, laser bidezko bide optikoaren kableen interferentziak saihestuz;

3).Zurruntasun handiko mahaigainak bibrazioak murrizten ditu piezaren biraketaren garaian, markatzeko zehaztasuna bermatuz (lerroaren zabaleraren errorea).<0.01mm).

Bost ardatzeko mekanizazio zentroko laugarren ardatzeko mahai birakaria

Moldeen eta hegazkin-piezen prozesazioan, bost ardatzeko makina-erremintak pieza anitzeko -ebaketa egin behar dute ardatz birakarien bidez, eta bateragarriak izan behar dute lan-pieza luzangekin (adibidez, palak eta ardatzeko piezak).

1).Laugarren ardatzeko mahai birakaria denez, piezak angelu anitzeko ebaketa lortzen du (kokapen-zehaztasuna ± 5 arku segundo) eta estutze-denbora kopurua murrizten du;

2).Large aperture hollow design (>100 mm) pieza angeluzuzen luzeak mahai birakaritik pasatzen uzten du, piezaren eta ekipoaren arteko interferentziak saihestuz;

3). Tenperatura altuak eta baxuak (-10 gradu ~ 60 gradu) jasateko diseinatua, prozesatzeko ingurunean hozgarrien eta hondakinen eraginetara egokitzeko.

Medikuntza eta laborategiko ekipamendua

Medikuntza irudiak CT eskaner etapa

CT eskaneatzean, pazienteak edo laginak abiadura konstantean biratu behar du, eskaneatzeko eremua motor-kableek eta sentsore-lerroek oztopatzen duten bitartean.

1).Bibrazio baxuko biraketa (bibrazio kopurua<0.01mm) ensures that the scanned image is free of ghosting;

2).-Zulo erdiko kontrol fisiologikoko kableak (adibidez, ECG eta odoleko oxigeno-lerroak) gaixoaren gorputzaren azpian sartzen dira, pazientearen erosotasuna areagotuz;

3).Kodetzaile absolutuak denbora errealeko -errelikadura ematen du biraketa-angeluari buruz, eskaneatutako matxuraren posizioaren bat-etortze zehatza bermatzeko.

Lagin biokimikoak detektatzeko mahai birakaria

Entzima-lotutako immunosorbent-ensayoan (ELISA) eta PCR makinetan, lagin-hodi anitz biratu behar dira detekzio-estaziora loteen detekzioa lortzeko, eta beharrezkoa da lagin-hodien eta ekipo-kableen artean korapilatzea saihestea.

1).Indexatzeko biraketa zehatza (indexatzeko errorea<0.1mm) to ensure that the sample tube is aligned with the detection light path;

2) Egitura hutsak elikatze-kablean eta tenperatura-kontroleko kablean sartzen dira entsegu-hodiaren berogailu-moduluaren barne-diseinua erraztuz;

3). Zarata baxuko diseinua (funtzionamendu zarata<50dB) to meet the requirements of quiet laboratory environment.

Ontziak eta Logistika Sailkapena

Abiadura handiko etiketatzeko makina kokatzea mahai birakaria

Edari eta kosmetika botilak etiketatzean, botilak behin biratu behar du etiketara egokitzeko eta diametro ezberdineko botiletara egokitzeko.

1).High speed rotation (maximum speed>300rpm) matches the production line rhythm, capable of processing>10000 botila orduko;

2)Botilaren erdiko zulotik -erdiko zulotik sartzen den bultzagailu pneumatikoa edo sentsore-kablea altuera ezberdinetako botilekin bateragarria da;

3).Abiarazte azkarra gelditzeko erantzuna (azelerazio denbora<0.2s) reduces the shaking of the bottle during switching and avoids label wrinkling.

Logistika paketeak sailkatzeko inflexio-mekanismoa

Logistika ordenatzeko zentro adimendunean, paketea dagokion sailkatzeko atearen norabidera biratu behar da (adibidez, 90 gradu, 180 gradu) eta paketearen pisuaren eragina jasan behar du.

1).High axial load design (>200kg) paketeak erortzearen eragina jasan dezake deformaziorik gabe;

2) Egitura hutsak uhal garraiatzailea gidatzeko ardatza eta sailkapen-lerroaren posizio sentsorearen kablea hartzen ditu;

3).Kolaboratu ikus-sistemarekin biraketa-angelua denbora errealean-egonkatzeko (erantzun atzerapena<10ms), improving sorting accuracy.
