DS Cam Indexer cam indexatzailearen eredu espezifikoa da, normalean Double Stop egitura erabiltzen duen cam indexatzeko mekanismo bati erreferentzia eginez. Bere ezaugarri nagusia irteera-ardatzaren bi etenaldi lortzea da sarrera-ardatzaren biraketa-ziklo baten barruan, bereziki-maiztasun handiko mugimendu intermitentea behar duten automatizazio agertokietarako diseinatua, ekoizpenaren eraginkortasuna nabarmen hobetuz.
DS Cam Indexer Ardatz Irteerako Cam Indexing Drive mota bat da, axial cam splitter kategoriakoa dena. DS Cam Indexer-zehaztasun handiko eta oso fidagarria den etengabeko mugimendu-mekanismoa da, eta ekipo automatizatuen etengabeko funtzionamendua urrats--higidura bihur dezake. Kamaren eta orratzaren arrabolaren arteko doikuntzarik gabeko egokitasunean oinarritzen da eta transmisioa errepikatzen du aldez aurretik zehaztutako kamaren kurban zehar. Etengabeko mugimendu birakaria sartzen du eta tarteka biraketa, kulunka edo altxatze mugimendua ateratzen du.
Ardatz gisairteerakamaraaurkitzailea, DS Cam Indexer-ek ezaugarri hauek ditu:
Irteera modua: normalean ardatz baten bidez ateratzen da, zuzenean konektatu daiteke akoplamenduetara, bira-plataforma, brida karkasak, etab., edo zeharka pinoiekin, gurpil sinkronikoekin, engranajeekin, etab., hainbat ekipamendu transmisio-sistemekin konektatu ahal izateko.
Karga-gaitasuna: zenbait karga erradial eta axial jasateko gai da, karga-eskakizun desberdinak bete ditzakete zehaztapen eta eredu ezberdinen arabera, momentu handien transmisioa behar duten kasuetarako egokia.
Kokatze-zehaztasuna: zatiketa zehaztasun handiarekin, etengabeko mugimendu-kontrol zehatza lor dezake eta kokapen zehaztasun handia eskatzen duten ontziratzea eta muntaia bezalako ekoizpen-prozesu automatizatuen eskakizunak bete ditzake.
Geldialdi bikoitza: sarrera-ardatzaren 360 graduko biraketan zehar, irteera-ardatzak bi indexazio-ekintza eta bi etenaldi egiten ditu (modelo tradizionalek eten bakarra dute).Adibidea: Sarrera-ardatzak etengabe biratzen du → Irteerako ardatza: 90 graduko biratu → Pausa → 90 graduko biratu → Etenaldia (zikloa)
DS motako kameraaurkitzaileaKama-pista konposatua gehitzen du ohiko egituraren arabera:
1). Kamera bikoitzeko azalera:
Kamera nagusiak lehen indexazioa kontrolatzen du, eta kamera laguntzaileak bigarren indexazioa kontrolatzen du, mugimendua sinkronizatuz eta koordinatuz.
2). Indartu errodamendu-sistema:
Hartu gurutze-errodamenduak edo lerro bikoitzeko angeluar kontaktu-errodamenduak noranzko biko karga jasateko.
3). Doitasun handiko arrabolen muntaia:
Tentetutako altzairuzko arrabolen multzo anitz, bi dibisioren kokapen errepikakorrak (± 30 arku segundaren barruan) ziurtatzeko.
DS Cam Indexer-en funtzionamendu-printzipioa sarrerako errotazio-higidura etengabea irteera-ardatzaren etengabeko biraketa-higidura bihurtzen duen kam-mekanismo batean oinarritzen da, honela:
|
Lan-printzipioa |
1. etapa: Biratu sarrerako ardatza 0 gradu -180 gradu, eta ganbil nagusiak irteerako ardatza bultzatzen du lehen indexatzeko (adibidez, 90 gradu) → eten. 2. etapa: sarrera-ardatzak 180-360 gradu biratzen du eta bigarren ganbilak irteera-ardatza bultzatzen du bigarren indexatzeko (adibidez, 90 gradu) → eten egiten du. Zikloa: sarrera-ardatzak behin biratzen duen bakoitzean, irteera-ardatzak bi zatiketa eta bi mekanizazio-pauso egiten ditu. |
|
Funtsezko osagaiak |
batez ere cam eta orratz-errodamenduz osatuta dago. Kama nukleoko osagaia da, normalean kama zilindrikoa edo kama laua, eta bere sestra-kurba eskatutako mugimendu-legearen arabera diseinatuta dago; Orratz-errodamenduak irteera-ardatzaren indexazio-plakan instalatzen da, kamaren profilarekin kontaktuan. |
|
Mugimenduaren transmisio-prozesua |
Sarrerako ardatzak kamara biratzen duenean, kamaren sestra-kurbak orratz-errodamenduarekin elkarreragiten du. Kamen biraketa-eremu angeluar batzuen barruan, cam profilak orratz-errodamenduak gidatzen ditu, eta indexazio-diskoa eta irteera-ardatza biratu eta indexazio-mugimendua lortzen du; Beste angelu-tarte batzuetan, orratz-errodamenduak kamaren profilaren geltokian kokatzen da eta irteera-ardatza geldirik geratzen da, etenaldi etenaldiak lortuz. Kamaren profilaren kurba zehatz-mehatz diseinatuz, biraketa-angelua, etenaldi-denbora eta irteera-ardatzaren kommutazio-denbora kontrola daitezke aplikazio-eszenatoki desberdinetan etengabeko mugimenduaren baldintzak betetzeko. |
|
Zehaztasuna bermatzeko mekanismoa |
Kama eta orratz-errodamenduak zehaztasun handiz prozesatu eta muntatzen dira, eta doikuntza-tartea oso txikia da. Hutsunerik gabeko transmisio gisa hurbildu daiteke, mugimendu akatsak eraginkortasunez murrizten dituena. Aldi berean, orratz-errodamendu anitzek aldi berean kamarekin harremanetan jar daitezke, karga partekatu, mugimenduaren leuntasuna eta zehaztasuna are gehiago hobetu eta-zehaztasun handiko indexazio-kokatzea ahalbidetzen dute. Orokorrean, indexatzeko zehaztasuna maila altu batera iritsi daiteke, ekoizpen automatizatuan posizio zehatzaren kontrol baldintzak bete ditzakeena. |
|
Autoblokeatzeko printzipioa |
Irteerako ardatzaren pausa-etapan, kamaren profilaren kurbaren ezaugarriak direla eta, orratz-errodamenduak posizio zehatz batean egongo dira. Une honetan, orratz-errodamenduko cam-en indarraren norabideak irteera-ardatzak auto-blokeatzeko ezaugarriak ditu, eta horrek modu fidagarrian mantendu dezake pausa-posizioa desplazamendurik gabe kanpoko indarren eta beste faktore batzuengatik, ekipoaren egonkortasuna eta fidagarritasuna bermatuz funtzionamenduan zehar. |

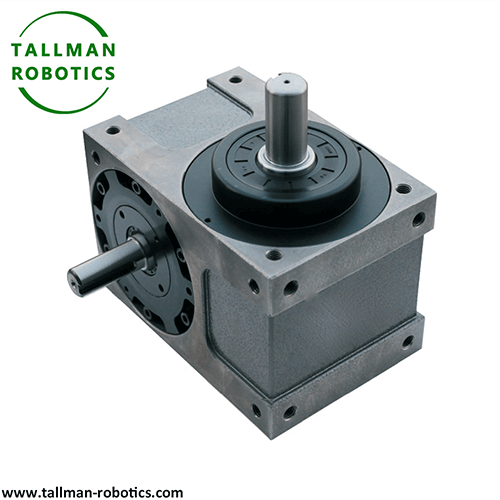

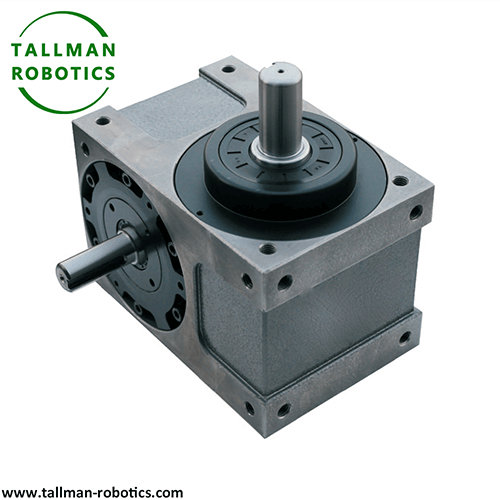

Hemen Orrialde honetan, TallMan Robotics-en DS Cam Indexers aurkezten dugu, Cam Indexer-en fabrikatzaile nagusiena dena, datu-orriak, produkzio-argazkiak, bideoak honela ikusiko dituzu:
Gainera, ongi etorria zara proiektu gehiago ikusteko edo gure bideo-galeria bisitatzera Youtube bidez: https://www.youtube.com/@tallmanrobotics
|
Eredua |
45DS |
60DS |
63DS |
70DS |
80DS |
83DS |
100DS |
110DS |
125DS |
140DS |
180DS |
|
Batekatutako motor potentzia (KW) |
0.06/0.09 |
0.09/0.12 |
0.09/0.12 |
0.12/0.15 |
0.15/0.37 |
0.15/0.37 |
0.37/0.75 |
0.37/0.75 |
0.75/1.5 |
0.75/1.5 |
1.5/2.2 |
|
Onartutako irteerako karga erradiala (kgf) |
80 |
180 |
180 |
220 |
220 |
330 |
400 |
500 |
600 |
730 |
1200 |
|
Onartutako irteerako karga axiala (kgf) |
72.5 |
150 |
150 |
220 |
220 |
420 |
450 |
550 |
630 |
860 |
1500 |
|
Indexatzeko zehaztasuna (Arku seg) |
±30 |
±30 |
±30 |
±30 |
±30 |
±30 |
±30 |
±30 |
±30 |
±30 |
±30 |
|
Pisua (kg) |
7.0 |
13.0 |
15.0 |
18.0 |
32.0 |
26.5 |
50.0 |
65.0 |
75.0 |
90.0 |
220.0 |
|
DS eredurako eskakizun berezia |
Gehitu sarrerako ardatzaren eta irteerako ardatzaren luzera |
||||||||||
|
Geltokiko zenbakiak |
2,3,4,5,6,8,10,12,15,16,20,24,30,32,36,40,48 |
||||||||||
|
Instalazio Azalera |
VW 1-6 gainazaleko edozein muntaketa |
||||||||||
|
Sarrera ardatzaren abiadura (RPM) |
5 ~ 800 (benetako kargara arte) Mesedez, jakinarazi aldez aurretik abiadura handia erabiltzen baduzu |
||||||||||
|
Oharra: Beruna |
2-12 geltoki R1 berun bakarrekoak dira |
||||||||||
Etengabeko mugimendu-mekanismoekin alderatuta, DS Cam Indexer-ek abantailak ditu, hala nola, zehaztasun handia, funtzionamendu leuna eta karga-{0}}jasateko ahalmen handia, honela:
|
Indizearen zehaztasun handia |
DS Cam Indexer-ek mugimendu-tarte oso txikiak lortzen ditu eta baita ia transmisiorik gabeko transmisioa ere, kamaren eta orratz-errodamenduen arteko{0}}zehaztasun handiko lankidetzaren bidez. Bere indexatzeko zehaztasuna altua izan ohi da, ± 15 ''~30'' ingurura iristen da, eta etengabeko mugimendu-mekanismo tradizionalek, hala nola trinketa-mekanismoek, mugimenduaren zehaztasun eskasa dute, egitura-printzipioengatik eta fabrikazio-erroreengatik, DS Cam Indexer-en aldean askoz txikiagoa. |
|
Funtzionamendu-egonkortasun ona |
Mekanismo hau kamaren profilaren kurban oinarritzen da orratz-errodamenduak mugitzeko, eta mugimenduan zehar dauden indar aldaketak nahiko egonkorrak dira inpaktu eta bibrazio minimoekin. Aitzitik, groove gurpilen mekanismoak azelerazio-aldaketa nabarmenak sortzen ditu abiaraztean eta itzaltzean, inpaktua eraginez eta -abiadura handiko funtzionamendurako desegokia bihurtuz. DS Cam Indexer hainbat egoeratan erabil daiteke, hala nola abiadura handian, ertainetan eta baxuan. |
|
Karga-ahalmen handia |
DS Cam Indexer normalean kamarekin kontaktuan dauden orratz-errodamendu anitzekin diseina daiteke, karga eraginkortasunez partekatu eta, horrela, karga erradial eta axial handiak jasan ditzakete, momentu handia transmititzeko baldintzak betez. Esaterako, gainazal kurbatua duen kamak indexatzeko mekanismoak du kama-mekanismoen artean karga-jasateko ahalmen handiena. Engranaje-mekanismo osatugabeekin alderatuta, tamaina berean karga handiagoak jasan ditzake. |
|
Auto{0}}blokeatzeko kokapen fidagarria |
Irteerako ardatzaren etenaldi-fasean, DS Cam Indexer-ek, cam-profilaren kurbaren ezaugarrietan oinarrituta, orratz-errodamenduak posizio zehatz batean jarriko ditu auto-blokeatzea lortzeko, eta horrek pausa-posizioa modu fidagarrian mantendu dezake kanpoko indarren eta beste faktore batzuen ondorioz. Hala ere, pneumatikoek kontrolatzen duten etengabeko mugimendu-mekanismoak posizioaren egonkortasunean eragina izan dezake presio-gorabeheren eta beste arrazoi batzuengatik, eta ezin du auto-blokeatzeko funtzio fidagarririk eman. |
|
Egitura trinkoa eta eraginkorra |
DS Cam Indexer-ek egitura orokor trinkoa du, bolumen txikia eta leku gutxiago hartzen du. Mugimendu intermitenteko funtzioa lor dezake espazio mugatuan, eta erraz instalatu daiteke hainbat automatizazio-ekipoetan. Aldi berean, transmisioaren eraginkortasuna handia da eta energia galera txikia da. Mugimendu intermitenteko mekanismo konplexu batzuekin alderatuta, hala nola planetarioen indexazioko kamaren mekanismoekin alderatuta, planetarioen indexatzeko kamaren mekanismoak indexazio-zenbaki handia duen arren, bere egitura nahiko konplexua da. DS Cam Indexer-ek egitura sinpleagoa eta garbiagoa du eta mantentze-lan errazagoa du, errendimendu jakin bat bermatuz. |
|
Mugimendu-arau malguak |
Kam profilaren kurba desberdinak diseinatuz, DS Cam Indexer-ek hainbat mugimendu-arau eta indexazio-baldintza lor ditzake, aplikazio-behar espezifikoen arabera pertsonaliza daitezkeenak. Hala ere, trinketa-mekanismoen mugimendu-arauak nahiko finkoak dira eta normalean aldizkako biraketa sinplea soilik lor dezakete, angelu-doikuntza mugatuarekin. |
DS Cam Indexer oso erabilia da etengabeko mugimenduaren kontrola behar duten automatizazio-ekipoetan, zehaztasun handiko, egonkortasun handiko eta karga-gaitasun handiagatik. Eszenatoki arruntak honako hauek dira:
|
Enbalatzeko eta Inprimatzeko Makineria |
Janari eta edarien ontziratzea |
Betetzeko lerro automatizatuetan, estaldura-makinetan eta etiketatze-makinetan, DS Cam Indexer-ek uhal garraiatzaileak edo mahai birakariak gidatzen ditu etengabeko mugimendua lortzeko, ontziratzeko ontzien kokapena zehatz-mehatz kontrolatuz (adibidez, botilak, latak eta paper-kaxak) betetzea, zigilatzea, etiketatzea eta bestelako prozesuak materialaren desbideratze-egoera batean burutzen direla ziurtatzeko edo etiketa-estatikoen desbideratzeak saihesteko. Adibidez, ur mineraleko botilen ekoizpen-lerroan, -abiadura handiko garraiatzea eta 300-500 botila minutuko kokatzea lortu daiteke. |
|
Inprimatzeko ekipoak |
-Kolore anitzeko inprimatzeko makinetan eta etiketak inprimatzeko makinetan, inprimatzeko plakaren edo substratuaren etenaldi etenaldiak indexatzeko mugimenduaren bidez kontrolatzen dira, tintaren hainbat koloretako gaininprimaketa zehatza bermatzeko eta inprimatzeko desbideratzea murrizteko. |
|
|
Elektronika eta 3C produktuen fabrikazioa |
Osagaien Muntaketa |
Telefono mugikorrak eta ordenagailuak bezalako produktu elektronikoen muntaketa-lerro automatizatuan (adibidez, bateriaren instalazioa, pantaila lotzea eta torlojua blokeatzeko makinak), DS Cam Indexer-ek hainbat geltoki biragailu bat gidatzen du muntaketa-prozesu ezberdinetatik sekuentzialki igarotzeko, osagai txikien (txipak eta konektoreak, esaterako) indexazio-zehaztasunarekin 15-30 ± segundoko 15-30 ± 15-30 ± arkuen lerrokadura zehatza bermatuz. |
|
Detekzioa eta Sailkatzea |
PCB plaka ikuskatzeko makinetan eta osagai elektronikoen baheketa-ekipoetan, piezak ikuskapen-lenteen edo sailkatzeko mekanismoen azpian kokatzen dira etengabeko mugimenduaren bidez, detekzio- edo sailkatzeko ekintzak geldialdi batean burutzen direla bermatuz eta zehaztasuna hobetuz. |
|
|
Gailu medikoak eta ekipamendu farmazeutikoak |
Drogen ekoizpena |
Kapsulak betetzeko makinetan, tableta tabletetan eta penizilina botilak betetzeko lerroetan, DS Cam Indexer-ek moldearen txandakako biraketa kontrolatzen du "elikadura-moldeaketa banatzeko" ziklo automatizatu bat lortzeko, farmazia-industriaren zehaztasun eta garbitasun-eskakizun zorrotzak betez, eta sendagaien kutsadura edo dosi akatsak saihestuz. |
|
Ekipamendu medikoen muntaia |
Gailu medikoen muntaketa-lerroan erabiltzen da, hala nola xiringak eta infusio-multzoak, osagaien garraioa eta kokapena kontrolatzeko-pausoz-urratsez, zehaztasun handiko-piezen muntaketa zehatza bermatuz, hala nola zigiluak eta orratzak. |
|
|
Automobilgintzako piezen prozesaketa eta muntaketa |
Osagaien prozesamendua |
Automozioko errodamenduak, engranajeak, balazta-pastilak eta beste osagai batzuk (esaterako, hainbat geltoki zulatzeko makinak, arteztekoak) prozesatzeko ekipoetan, lan-mahai birakaria piezaren indexazio intermitentea lortzeko gidatzen da, gainazal edo zulo-posizio desberdinak erremintarekin sekuentzian lerrokatuz, prozesu anitzeko etengabeko prozesaketa osatuz eta ekoizpen-eraginkortasuna hobetuz. |
|
Muntaketa automatizatua |
Automobilgintzako tresna-panelen eta kableatu-konektoreen muntaketa-lerroan, piezak zehatz-mehatz entregatzen dira estutze, soldadura, saiakuntza eta beste lan-estazio batzuetara mugimendu etengabearen bidez, automobilgintzaren fabrikazioaren ziklo-abiadura altua (60 aldiz minutuko) eta egonkortasun-eskakizun handiak betez. |
|
|
Industria Arineko Makineria eta Eguneroko Beharren Produkzioa |
Etxetresna elektrikoen fabrikazioa |
Garbigailuen bidoiak eta hozkailuko ateen bisagrak bezalako osagaien muntaketa-lerroan erabiltzen da piezen transferentzia-z-pausoz pauso kontrolatzeko, eta robotekin edo beso robotiko automatizatuekin lankidetzan aritzeko, errematxaketa, soldadura eta bestelako eragiketak burutzeko. |
|
Eguneroko beharren tratamendua |
Metxeroen, botila kosmetikoen tapoien eta jostailuen piezen produkzio-lerroetan, disko biragailuak injekzio-moldeaketa, margoketa, muntaketa eta beste prozesu batzuen artean piezak aldatzen ditu, eraginkortasuna eta zehaztasuna orekatuz. |
|
|
Logistika eta Sailkapen Sistema |
Abiadura handiko sailkatzeko ekipoak |
Sailkatzeko lerro zehatzetan eta -merkataritza elektronikoko paketeak sailkatzeko makinetan, DS Cam Indexer-ek ordenatzeko mahai biraketaren etengabeko biraketa kontrolatzen du, eta barra-kodeen eskaner batekin eta push-hastaka mekanismoarekin funtzionatzen du paketeak helmuga desberdinetatik dagozkien kanaletara zehaztasunez desbideratzeko, orduko milaka elementu sailkatzeko eraginkortasunaren hobekuntzara egokituz. |
Aplikazio-eszenatoki hauen oinarrizko eskakizuna -zehaztasun handiko etengabeko mugimenduaren eta kokapen zehatzaren konbinazioa da, eta DS Cam Indexer ezin hobeto egokitzen da ekoizpen automatizatuan "eraginkortasun, egonkortasun eta zehaztasun handiko" eskakizunetara, kamaren eta orratz-errodamenduen arteko egokitzapenaren bidez, zurruntasun handiko egitura eta auto{1}}mugimendu-mugimenduaren kontrol-ezaugarrien arteko blokeoaren ezaugarriak.
DS Cam Indexer-ek, geldiune bikoitzeko diseinuarekin, kam-zatitzailearen zurruntasun handia eta atzera-erreakziorik gabeko abantailak mantentzen ditu bere eraginkortasuna ia bikoiztu bitartean, eta aukera ezin hobea da-abiadura handiko automatizazio-ekipoetarako. Hautatzerakoan, arreta berezia jarri behar zaio indexazio-angeluen banaketari eta karga-ahalmen dinamikoari, eta lehentasuna eman behar zaio kama kurbatua (-abiadura handia) edo kama zilindrikoa (erresistentzia-astuna) eskema aukeratzeari.
