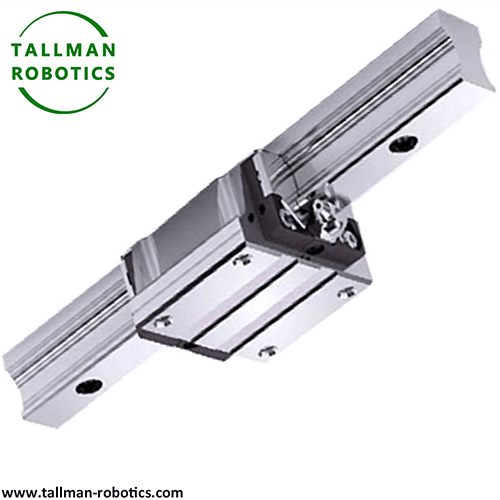

Linear Slide Rail mugimendu linealerako erabiltzen den gida mekanikoko gailu bat da, eta kargak bide finko batean leunki eta zehaztasunez mugitzea ahalbidetzen du ijezketa bidez (adibidez, bolak edo arrabolak) edo irristatzeak (adibidez, lerratze-zurriak). Automatizazio-ekipoetan, CNC makina-erremintetan, robotetan, 3D inprimaketaren eta beste alor batzuetan oso erabilia da, eta-zehaztasun handiko mugimendu linealeko sistemen oinarrizko osagaietako bat da.
Linear Slide Rail mugimendu linealaren euskarria osagai estandarizatu bat da, osagai mekanikoen mugimendu leun eta zehatza lortzeko diseinatua ibilbide lineal finko batean. Mugimenduaren marruskadura murrizten du, karga-ahalmena hobetzen du eta mugimenduaren ibilbidearen zuzentasuna eta egonkortasuna bermatzen ditu egitura-diseinu optimizatuaren bidez. Automatizazio industrialean, doitasunezko fabrikazioan eta beste esparru batzuetan mugimendu lineala kontrolatzeko oinarrizko osagaia da.
Lineal Slide Rail funtzionatzen ari denean, irristagailua gorputzean zehar mugitzen da indar eragilearen eraginpean (adibidez, motorra, zilindroa), eta elementu gurpildunek edo irristagarrien osagaiek karga-indarra uniformeki transmititzen dute diapositiba gorputzari. Aldi berean, zehaztasun mekanizatutako bidearen formak (esaterako, arku gotikoa, arku zirkularra) higidura-ibilbidearen zuzentasuna bermatzen du, eta sistemaren zurruntasuna eta bibrazio-erresistentzia hobetzen dira aurrez estutzearen diseinuaren bidez (hutsuneak ezabatuz).

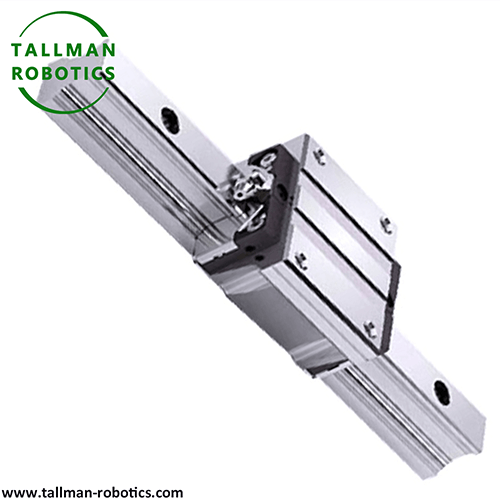

Lineal Slide Rail oinarrizko osagai hauek ditu normalean:
|
1 |
Trenbidea |
-Erresistentzia handiko materialez egina, hala nola karbono altzairua, altzairu herdoilgaitza eta aluminio aleazioa, gainazalak gogortze-tratamendua jasaten du (etentzea, ehotzea edo estaltzea) higaduraren erresistentzia hobetzeko. |
|
Zehaztasun-ibilgailuak edo irristatze-azalak gida-errailean mekanizatzen dira, mugitzen diren piezen mugimendu leuna bermatzeko (irristagailuak edo eserlekuak). |
||
|
2 |
Graduatzailea/Blokea |
Gida-errailean instalatuta, errodadura-elementuak (bola/arrabolua) edo irristatze-errodamenduak (adibidez, buxinsak) ditu barruan. |
|
Gida-errailean zehar lerro zuzen batean mugi daiteke eta karga erradialak, axialak eta iraulketa-momentuak jasan ditzake. |
||
|
3 |
Rolling Elements |
Bolak: -abiadura handiko eta arin-aplikazioetarako egokiak, hala nola 3D inprimagailuak eta automatizazio ekipo txikiak. |
|
Arrabolak: zurruntasun handiko eta betebehar astuneko -aplikazioetarako (adibidez, CNC makina-erreminta eta makina astuna). |
||
|
4 |
Zigilatzeko eta lubrifikatzeko sistema |
Hautsaren aurkako diseinuak (adibidez, olio-arrasketarako palak eta amaierako tapoiak) hautsa eta hondakinak sartzea ekiditen du, bizitza iraupena luzatuz. |
|
Lubrifikazio-metodoen artean koipe-koipea edo olio-lubrifikazioa daude marruskadura eta higadura murrizteko. |

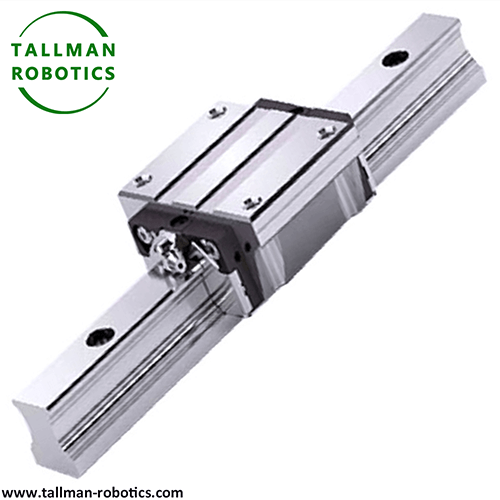

Mugimendu moduaren eta egituraren arabera, diapositiba linealak kategoria hauetan bana daitezke:
|
1 |

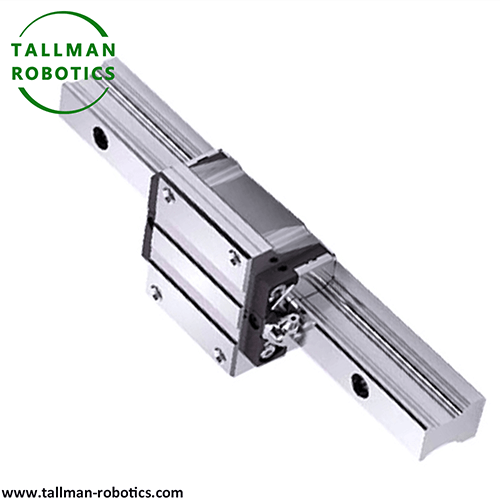

Ball Lineal Slide |
Marruskadura baxuko eta mugimendu leuneko pilota zirkulazio-sistema bat hartuta, egokia da-abiadura eta-zehaztasun handiko eszenatokietarako (adibidez, ekipo optikoak eta doitasun-neurketa-tresnak). Markak adierazten ditu: THK, HIWIN, NSK. |
|
2 |
Roller Lineal Slide |
Arrabol zilindrikoen bidez, kontaktu-eremu handia eta karga{0}}jasaten duten ahalmen handikoak, karga astunetarako eta zurruntasun-eskakizunetarako egokiak (adibidez, makina-erreminta eta estanpazio-ekipoak). Markak adierazten ditu: IKO, Rexroth. |
|
3 |
Diapositiba lineal arrunta |
Elementu ibiltaririk gabe, marruskadura irristakorra erabiliz (adibidez, metalezko polimerozko kaskarrak), egitura sinplea eta kostu baxukoa, baina marruskadura handikoa, abiadura baxuko eta karga arineko aplikazioetarako egokia. Ohiko motak: kaxa lineala, aluminiozko profila irristakorra. |
|
4 |
Gurutze Roller Slide |
Arrabolak 90 graduko gurutze ereduan daude antolatuta, oso zurruntasun eta doitasun handikoak, doitasun ultra handiko ekipoetarako egokiak, hala nola erdieroaleen fabrikaziorako eta doikuntza optikoko plataformetarako. |
|
5 |
Slide Lineal Magnetikoa |
Kontakturik gabeko mugimendua, marruskadurarik gabekoa, abiadura ultra handiko eta garbitasun handiko inguruneetarako egokia (adibidez,-gama handiko laborategiko ekipoak, obleak maneiatzeko sistemak). |
Hemen Orrialde honetan, Gida Linealen serieak aurkezten ditugu, datu-orriak, ekoizpen-argazkiak, probaren irudiak honela ikusiko dituzu:
Gainera, ongi etorria zara proiektu gehiago ikusteko edo gure bideo-galeria bisitatzera Youtube bidez: https://www.youtube.com/@tallmanrobotics
1.Gidabide linealen kategoriak:
|
Seriea |
HGW Goi Batzarra |
|
Blokea |
W Brida Mota |
|
Tamaina |
15,20,25,30,35,45,55,65 |
|
Irudiak |
|
|
Oharra |
Karga Astuneko Bola Mota |

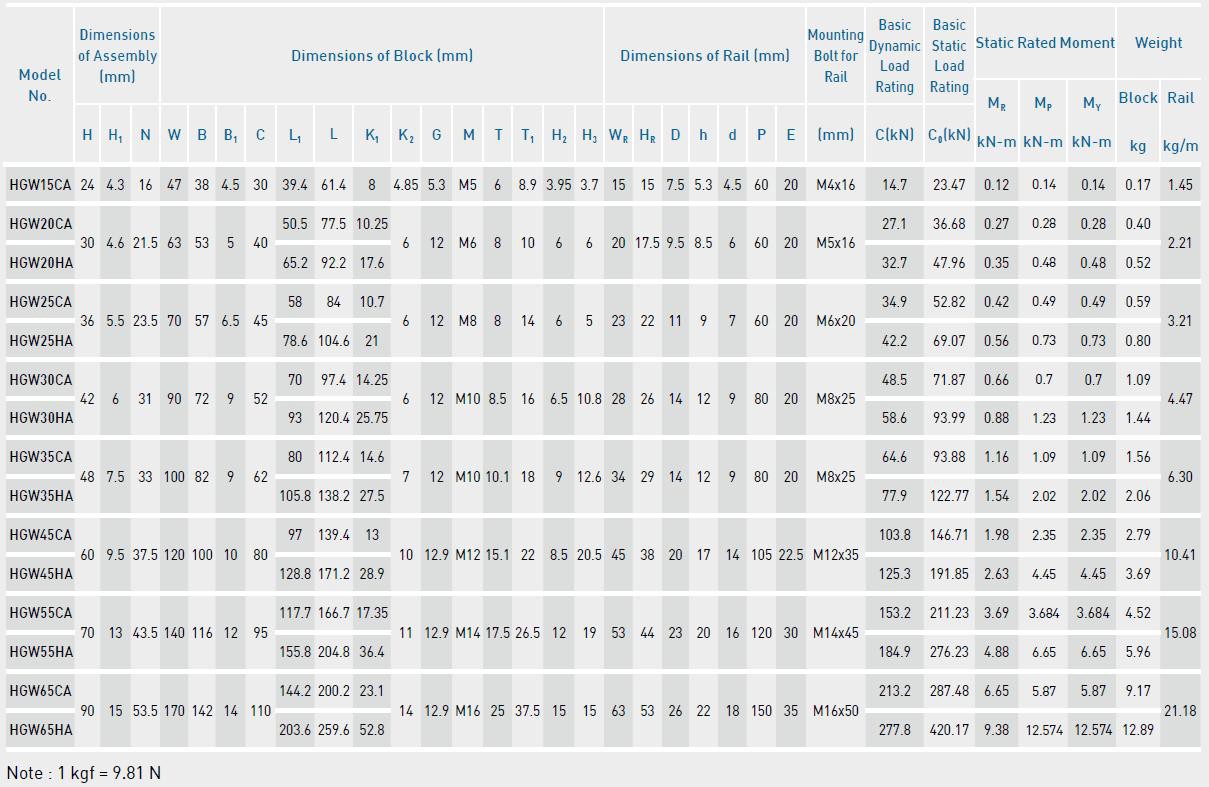

2.Eredua aukeratzeko gida, gida linealen marrazkia eta datu-fitxa.

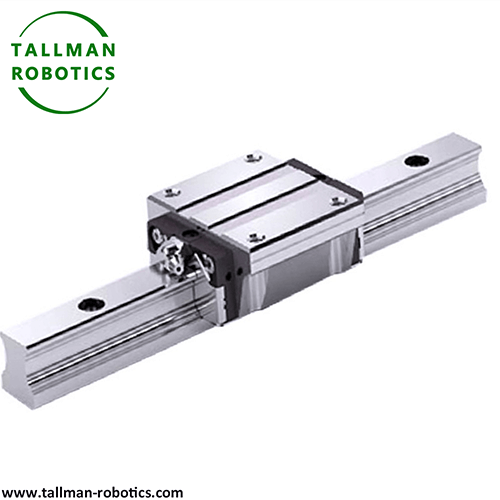

HGW High Assembly: karga astuneko bola mota
Linear Slide Rail-ek normalean arrail lineal orokorrago bati egiten dio erreferentzia, ijezketa edo irristatze-egiturak izan ditzakeena eta karga- eta abiadura-baldintzetarako egokia dena. Lineal Guideway zehaztasun handiko-zurruntasun handiko eta zurruntasun handiko diseinua azpimarratzen du, normalean doitasun-makinetan erabiltzen diren bola edo arrabolen gidari erreferentzia eginez, hala nola makina-erremintan.
Lineal Slide Rails oso erabiliak dira mugimendu lineal zehatza behar duten industria-eszenatokietan: mugimendu mekanikoaren "pista". Lineal Slide Rails energia iturrien eta exekuzio-osagaien arteko lotura nagusia dira, ekipoen zehaztasuna, eraginkortasuna eta fidagarritasuna zuzenean eragiten dutenak.
|
Zenbakizko Kontroleko Makina Erreminta (CNC) |
Ebaketa-erreminten edo lan-mahaien doitasun-mugimendua gidatzea, erreminta-euskarriaren mugimendua, lan-mahaiaren jarioa. |
|
Robot industrialak |
Beso robotikoen orientazio eta posizionamendu lineala. |
|
3D inprimagailua/laser ebaketa makina |
Inprimagailuaren toberen unitateak, laser bidezko ebaketa-ekipoaren bide optikoaren doikuntzak, etab., inprimatze-buruaren edo laser-buruaren mugimendu zehatza bermatzen dute. |
|
Ekoizpen lerro automatizatua |
materiala maneiatzeko irristagailu mahaia, muntaia, saiakuntza-ekipoa, sailkatzeko mekanismoa; |
|
Ekipamendu medikoa |
doitasuneko pieza higigarriak, hala nola CT makinak eta robot kirurgikoak |
|
Erdieroaleen fabrikazioa |
ultra-zehaztasun handiko eskariaren eszenatokiak, hala nola obleak transferitzeko eta litografia-makinak. |
Linear Slide Rail-ek zehaztasun handiko -mugimendu lineala lortzen du biraka edo irristatze-mekanismoen bidez eta funtsezko osagaia da automatizazio-ekipo modernoetan, makina-erremintetan, robotetan eta beste alor batzuetan.
