Engranaje planetario kriogenikoaren erreduzigailua, abiadura murriztu eta momentua handitu dezakeen doitasuneko transmisio-gailu gisa, tenperatura muturreko inguruneetan (normalean -60 gradutik +200 gradura bitartekoa, eta modelo berezi batzuek -196 gradutik +300 gradura arte izan dezakete). Tenperatura altuko eta baxuko planetarioen erreduzigailuak energia iturriak eta eragingailuak konektatzeko "zubi" bihurtu dira. Egitura trinkoaren eta erreduzitzaile tradizionalen momentu-dentsitate handiko abantailei eustea oinarritzat hartuta, tenperatura altuko eta baxuko inguruneen mugak gainditzen ditu transmisio-sistemetan, materialen berrikuntzaren, egituraren optimizazioaren eta prozesuen berrikuntzei esker, ekipoentzako potentzia-konponbide fidagarriak eskainiz lan-baldintza larrian.
Cryogenic Planetary Gear Reducer doitasun handiko potentzia transmisioko nukleoak muturreko inguruneetan. Goi mailako-esparruetan, hala nola, industria-automatizazioa, aeroespaziala eta energia berriak, ekipamenduak sarritan egonkortasunez funtzionatu behar du ohiko inguruneetatik haratago tenperatura-baldintzetan.
Tenperatura altuko eta baxuko planetario-erreduzgailua engranaje planetarioen transmisio-gailu bat da, muturreko tenperatura-inguruneetarako bereziki diseinatua. Bere oinarrizko funtzioa da energia-iturrietatik-abiadura baxuko momentu-sarrerak (adibidez, motorrak) abiadura baxuko-momentu handiko irteera bihurtzea engranajeen sarearen bidez, transmisioaren zehaztasuna, eraginkortasuna eta iraupena bermatuz, tenperatura altu eta baxu txandakatuetan edo etengabeko muturreko tenperaturan.
Engranaje planetario kriogenikoaren oinarrizko egitura koherentea da engranaje planetario tradizionalekin, oinarrizko lau osagaiz osatuta: eguzki-engranajea, planeta-engranajea, eraztun-engranajea eta planeta-garraiatzailea. Eguzki-engranaje zentralak potentzia-sarrera jasotzen du eta uniformeki banatutako planeta-engranajeak gidatzen ditu (normalean 3-6) haren inguruan biraka daitezen. Planeten engranajeek aldi berean engranaje finko edo birakariekin bat egiten dute kanpoko aldean, eta, azken finean, engranajeak eramaten dituen planeta-garraioaren bidez ateratzen dute potentzia. "Hagin anitzeko sare" egitura honek potentziaren banaketa berdina bermatzen du, karga-gaitasun eta trinkotasun handia duela berez, eta tenperatura altuko eta baxuko moldagarritasuna erreduzitzaile arruntetatik bereizten duen hobekuntza-puntua da.

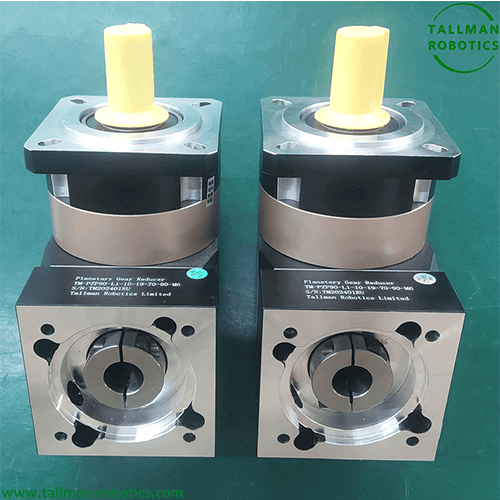

Hemen Orrialde honetan, gure serieko engranaje planetario kriogenikoen erreduzgailua aurkezten dugu, barrutiak, engranaje-kaxak amaituak, probaren bideoak honela ikusiko dituzu:
Gainera, ongi etorria zara proiektu gehiago ikusteko edo gure bideo-galeria bisitatzera Youtube bidez: https://www.youtube.com/@tallmanrobotics
|
-196 graduko -+200 graduko engranaje planetario-erreduzgailu kriogenikoa |
|
|
|
Tenperatura muturreko erronkei aurre egiteko, berrikuntza zuzenduak egin dira tenperatura altuko eta baxuko planetarioen engranaje-kutxen diseinuan, materialen eta prozesuetan, oinarrizko teknologiak honako arlo hauetan ardaztuta:
|
Tenperatura altuko eta baxuko material erresistenteak hautatzea |
Materialak tenperatura altuko eta baxuko moldagarritasunaren oinarria dira, eta errendimenduarekin bat datozen oinarrizko materialak helburuko tenperatura-barrutiaren arabera hautatu behar dira. |
Engranaje eta ardatzaren osagaiak |
Titanio-aleazioak (TC4) eta nikel-oinarritutako aleazioak (Inconel 718) -tenperatura baxuko inguruneetan erabiltzen dira normalean, -200 gradutik beherako gogortasun eta erresistentzia ona mantentzen dutenak; -Tenperatura altuko inguruneetarako, tenperatura altuko aleazioak (GH4169) eta zeramikazko material konposatuak (adibidez, SiC indartutako zeramika) hautatzen dira, 300 gradutik gorako tenperaturak jasan ditzaketenak eta oxidazio erresistentzia bikaina dutenak. |
|
Eramaile planetarioa eta oskola |
Prezipitazioz gogortutako altzairu herdoilgaitza (17-4PH) edo titaniozko aleazio galdatua erabili ohi da indarra, korrosioarekiko erresistentzia eta egonkortasun termikoa orekatzeko, tenperatura aldaketek eragindako egitura-deformazioa murrizteko. |
||
|
Zigilatzea eta osagai osagarriak |
Zigilatzeko osagaiak perfluoroether kautxutik (FFKM) edo metalezko hauspoen zigilatzeko aukeratzen dira. Lehenengoak -20 gradutik+260 gradura jasaten ditu, bigarrenak, berriz, zigilatzeko errendimendua mantendu dezake tenperatura ultra-altuenetan; Errodamendu-kaiola poliimidaz (PI) edo metalezko materialez egina dago, -tenperatura baxuko haustura edo tenperatura altuko zahartzea ekiditeko. |
||
|
Lubrifikazio-sistemaren diseinu berezia |
Lubrifikazioa tenperatura altuko eta baxuko transmisioaren bizi-lerroa da, eta lubrifikazio-plan pertsonalizatua garatu behar da tenperatura-barrutiaren arabera. |
Tenperatura baxuko lubrifikazioa |
poli (alfa olefina) (PAO) oinarritutako olio lubrifikatzaile sintetikoa edo silizio-oinarritutako koipe lubrifikatzailea erabiliz, izozte-puntu baxua (-60 gradu edo beheragokoa izan daitekeena), tenperatura baxuko jariakortasun ona eta olio-film egonkorra sor dezakeen ingurune hotzetan. |
|
Tenperatura handiko lubrifikazioa |
Aukeratu politetrafluoroetilenoa (PTFE) oinarritutako lubrifikatzaile solidoak edo molibdeno disulfuroa (MoS ₂) film lehorraren lubrifikatzaileak. Lubrikatzaile solidoak ez dira lurruntzen edo deskonposatzen tenperatura altuetan, eta lubricazio-efektuak mantendu ditzakete denbora luzez; Muturreko tenperatura altuko agertoki batzuek "errodamendu auto-lubrikatzaileak + engranajeen gainazaleko sulfurizazio tratamendua" ere erabil dezakete, gainazala aldatzearen bidez marruskadura murrizteko. |
||
|
Tenperatura tarte zabalaren egokitzapena |
Tenperatura altuko eta baxuko inguruneetan txandakatuz lan egin behar duten erreduktoreetarako, ester lubrifikatzaile sintetikoak erabiltzen dira normalean, -40 gradu eta+150 gradu arteko tenperatura-tarte egokiarekin, tenperatura altuko eta baxuko errendimendua orekatuz. |
||
|
Egituraren eta prozesuaren optimizazioa |
Tenperatura aldaketen ondorioak konpentsatu egitura diseinuaren bidez |
Konpentsazio termikoaren egitura |
Engranajearen eta ardatzaren arteko junturan "pin elastikoak" edo "ardaiaren doikuntzako eraztunak" erabiltzen dira, tenperatura aldatzen denean osagaiak aske zabaltzeko eta uzkurtzeko aukera emanez, trabatu edo askatzea saihestuz. |
|
Diseinu simetrikoa |
Engranaje planetarioak uniformeki banatuta daude eta egitura simetrikoa hartzen dute tenperatura irregularrak eragindako indar desbideratzea murrizteko eta transmisio leuna bermatzeko. |
||
|
Doitasunezko mekanizazio teknologia |
"-tenperatura baxuko zahartzearen tratamendua" erabiltzea materialen barne-esfortzua kentzeko eta tenperatura baxuetan deformazioa murrizteko; Engranajearen gainazala "nitrurazio" edo "karbonitrurazio" batekin tratatzen da, higadura-erresistentzia eta neke-erresistentzia tenperatura altu eta baxuetan hobetzeko. |
Engranaje planetario arruntekin alderatuta, tenperatura altuko eta baxuko engranaje planetarioek abantaila handiak dituzte muturreko inguruneetan:
|
Tenperatura-tarte zabala moldagarritasuna |
Egonkortasunez funtziona dezake -60 gradutik+200 gradura (modelo bereziek -196 gradutik+300 gradura arte hartzen dute), muturreko eszenatokien beharrak asetzeko, hala nola ekipamendu aeroespaziala eta kriogenikoa. |
|
Transmisioaren zehaztasun handia |
Materialaren egonkortasunaren optimizazioaren eta egitura-konpentsazioen diseinuaren bidez, transmisioaren sakea oraindik ere kontrola daiteke 0,1 arku minutuko epean, nahiz eta tenperatura-aldaketa larrietan egon, eragingailuaren kokapen zehaztasuna bermatuz. |
|
Fidagarritasun handia eta bizitza luzea |
Tenperatura altuko eta baxuko erresistenteak diren materialek eta lubrifikazio-sistema bereziak nabarmen murrizten dute higadura eta huts egiteko arriskua muturreko inguruneetan, hutsegiteen arteko batez besteko denbora (MTBF) 10.000 ordu baino gehiagokoa izanik. |
|
Pare-dentsitate trinkoa eta altua |
Transmisio planetarioaren egiturazko abantailak oinordetzan hartuta, irteerako momentua bolumen berean tenperatura altuko eta baxuko erreduzitzaile arruntak baino % 30 baino handiagoa da, espazio mugatua duten muturreko ekipamenduetarako egokia. |
|
Zarata txikia eta bibrazio txikia |
Hortz anitzeko sarearen egitura simetrikoak eta doitasun-mekanizazio-prozesuak 65 dB-tik beherako zaratarekin funtzionatzea ahalbidetzen du tenperatura altuetan eta baxuetan, ekipoen bibrazio-interferentziak murriztuz. |
Cryogenic Planetary Gear Reducer-en ingurumen-egokitzapen izugarriak ezinbestekoak egiten ditu goi-{0}}maila handiko eremu askotan:
|
Aeroespaziala |
Satelite bidezko jarrera kontrolatzeko sistemek, koheteen propultsio-mekanismoek, hegazkinen lurreratzeko trenen transmisioek, etab.-ek -150 graduko tenperatura baxuak jasan behar dituzte espazioan edo tenperatura altuko erradiazioa motorraren ondoan. |
|
Kriogeniko eta Tenperatura Beheko Ingeniaritza |
GNL biltegiratzeko depositua nahasteko gailuak, -tenperatura baxuko izozkailuaren transmisio-sistema, ekipamendu supereroaleak hozteko mekanismoa, etab., oraindik egonkor funtzionatu behar dute nitrogeno likidoaren ingurunean -196 gradutan. |
|
Labe industrialak eta{0}}tenperatura altuko ekipoak |
Tratamendu termikoko labe garraiatzaileak, beira eratzeko ekipoak, silizio fotovoltaikoa sinterizatzeko makinak, etab., transmisioaren zehaztasuna mantendu behar dute -tenperatura handiko ingurune batean 150-300 gradu . |
|
Energia berrien arloan |
energia eolikoko ekipoetarako yaw- eta pitch-sistemak daude (-40 graduko tenperatura baxuak eta haize-karga gogorrak jasateko gai direnak) eta jarraipen-sistema fotovoltaikoak (tenperatura handiko esposizioa eta eguneko gaueko tenperatura-diferentziak jasateko gai direnak). |
|
Ibilgailu eta ekipamendu bereziak |
Polar ikerketako ibilgailuen eta basamortuko{0}}errepideko ibilgailuen gidatzeko sistema -50 gradutik{2}} gradura arteko muturreko tenperatura-desberdintasunetara egokitu behar da; Radar biratzeko mekanismoa, misil jaurtigailuaren transmisioa, etab. ekipamendu militarrean. |
Tenperatura altuko eta baxuko planeta-erreduzitzaileak hautatzerakoan eta erabiltzean, honako puntu hauek kontuan izan behar dira:
|
Tenperatura tartea argitu |
Hautatu bat datorren bero-erresistentea den eredua benetako lan-baldintzen tenperatura baxuen eta altuenetan oinarrituta, "tenperatura-altuko inguruneetan erabiltzen diren "tenperatura baxuko-ereduak" edo "gehiegizko-tenperaturako ereduak diseinatuta". |
|
Karga eta murrizketa erlazioa parekatzea |
Eragingailuaren potentzia-iturri, abiadura eta momentu-eskakizunetan oinarrituta, kalkulatu murrizketa-erlazio egokia, erreduzigailuaren irteera-momentuak tenperatura altu eta baxuetan 1,2-1,5 aldiz segurtasun-marjina duela ziurtatzeko. |
|
Lubrifikazioaren mantentze-lanak |
Aldian-aldian egiaztatu lubrifikazioaren egoera, saihestu lubrifikatzailearen solidotzea tenperatura baxuko inguruneetan, saihestu lubrifikatzailearen lurrunketa tenperatura altuko inguruneetan eta ordezkatu lubrifikatzaile berezi egokiak lan-zikloaren arabera. |
|
Instalazioa eta Babesa |
Ziurtatu koaxialtasun-errorea 0,1 mm/m barruan dagoela instalazioan estres gehigarria murrizteko; Tenperatura altuko inguruneek isolamendu-estalkiak instalatzea eskatzen dute, eta-tenperatura baxuko inguruneek, berriz, isolamendu-neurriak kontuan hartu behar dituzte tenperaturaren gorabeherak murrizteko. |
Tenperatura altuko eta baxuko engranaje planetarioa transmisio mekanikoaren teknologia, materialen zientzia eta lubrifikazio teknologiaren integrazioaren produktua da. Potentzia transmisioan muturreko tenperaturak dituen mugak gainditzen ditu eta oinarrizko transmisio-laguntza eskaintzen du goi mailako-esparruetarako, hala nola aeroespaziala, energia berria eta ingeniaritza kriogenikoa. Ekipamendu industrialetan muturreko inguruneetara egokitzeko eskaria gero eta handiagoa dela eta, Cryogenic Planetary Gear Reducer-ek materialen berrikuntza hobetzen jarraituko du (adibidez, zeramikazko material konposatu berriak), lubrifikazio adimentsuan (adibidez, tenperatura egokituko lubrifikazio sistemak) eta egoeraren monitorizazioa (tenperatura sentsore integratua denbora errealean-abisua), doitasun-transmisioaren "muin estandarra" bihurtuz, doitasun-baldintzetan.
