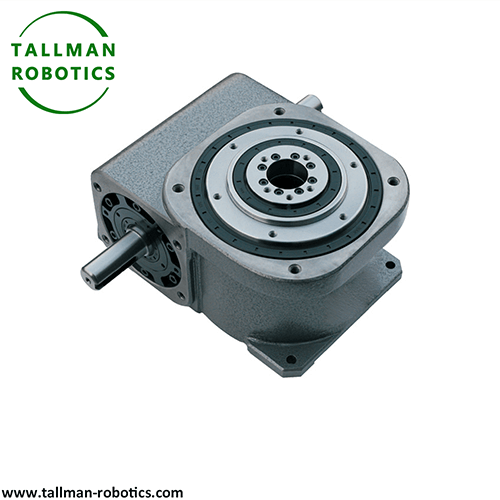

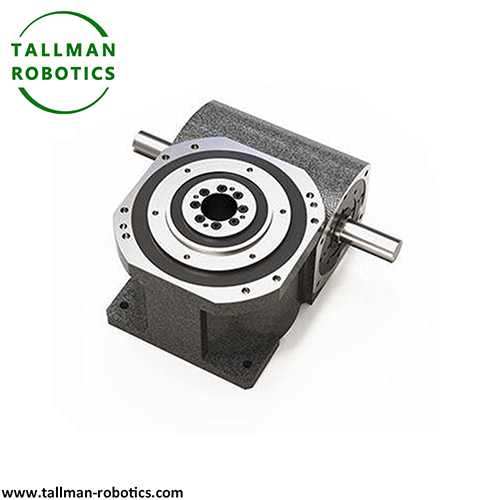

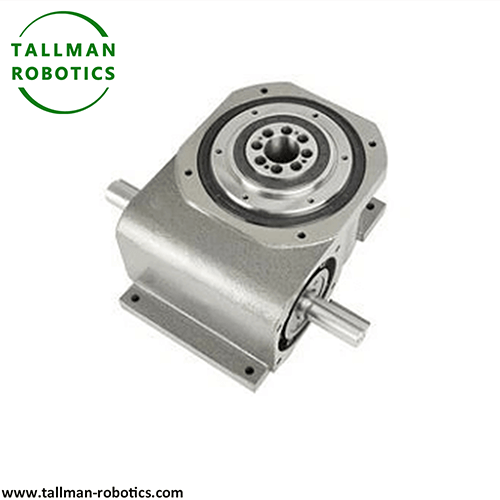

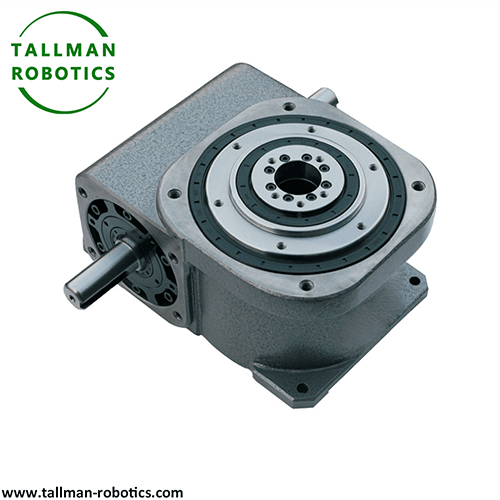

Indexing and Positioning Cam Device "indexatzeko" eta "kokatzearen" funtzio bikoitzak integratzen dituen cam transmisio-gailu bat da. Mugimendu konposatu bihurketa bat lortzen du etengabeko biraketa-higiduratik indexazio eta kokapen zehatzetara doitasun-profilen eta bultzatutako osagaien sare mekanikoaren bidez. Lanpostuak aurrez ezarritako angeluetan aldatzeko kargak (adibidez, lan mahaiak eta mahai birakariak) ez ezik (indexatzeko funtzioa), zama modu egonkorrean blokeatu ere egin dezake lan-postu bakoitza gelditzen denean (kokapen funtzioa). Kamera indexatzeko eta kokatzeko gailua automatizazio-ekipoetan etengabeko eragiketa eraginkorrak lortzeko oinarrizko osagaia da.
Gailu honen funtzionamendua "etengabeko sarrera → aldizkako indexazioa → kokapen zehatza" prozesuaren -begizta itxi batean oinarritzen da. Bi funtzio nagusiek elkarrekin funtzionatzen dute ekoizpen automatizatuan erritmoaren kontrola lortzeko: motorrak kama aktiboa etengabe biratzeko gidatzen duenean, camaren profilak bultzatutako piezak (arrabolak, aldatzeko pinak, esaterako) indar mekanikoaren bidez bultzatzen ditu, irteerako ardatza edo karga tarteka biratzeko angelu jakin batean (adibidez, 30 gradu, 60 gradu, eta abar. Prozesu hau zehatz-mehatz kontrolatzen da kam-kurbak (adibidez, aldatutako sinu-kurbak, azelerazio- eta dezelerazio-kurba berdinak) indexazio-abiadura eta azelerazio leuna bermatzeko eta kargaren inertziak eragindako bibrazioak edo desplazamenduak murrizteko. Kama "blokeatzeko sekziora" biratzen denean (bereziki diseinatutako sestra bat, normalean arku zirkularra edo planoa), bultzatutako zatia estuki atxikitzen da kamaren sestrara irristatze erlatiborik gabe, eta irteerako muturra guztiz geldi dago eta auto-blokeo mekanikoa osatzen du. Une honetan, karga egonkorki finkatuta dago aurrez ezarritako posizioan, eta kokapen-errorea mikrometro mailan kontrolatu daiteke, kanpoko ekipoek (esaterako, beso robotikoak, mekanizazio-tresnak eta detektatzeko tresnak) zereginak (adibidez, muntaketa, zulaketa, probak, etiketatzea, etab.) egoera egonkorrean bete ditzaketela bermatuz.
Kamera indexatzeko eta kokatzeko gailua soluzio ezin hobea da ekoizpen automatizatuan "mugimendu intermitente eraginkorra+laneko kokapen zehatza" egiteko. Egitura mekanikoen diseinu zehatzaren bidez, oinarrizko funtzio bikoitzak lortzen ditu era minimalista batean. Ezinbestekoa da-goi-mailako fabrikazio-eremuetan, hala nola elektronikan, osasungintzan eta automobilgintzan, bereziki egokia zehaztasuna, egonkortasuna eta ziklo-eraginkortasuna baldintza zorrotzak dituzten agertokietarako. Automatizazio industrial modernorako funtsezko osagaia da "automatizaziotik" "zehaztasunera" eguneratzeko.
Hemen Orrialde honetan, TallMan Robotics-en 110DA Cam Indexers aurkezten dugu, Cam Indexer-en fabrikatzaile nagusiena dena, datu-orriak, ekoizpen-argazkiak, bideoak honela ikusiko dituzu:
Gainera, ongi etorria zara proiektu gehiago ikusteko edo gure bideo-galeria bisitatzera Youtube bidez: https://www.youtube.com/@tallmanrobotics
Indexatzeko eta Posizionatzeko Cam Dispositiboa, "intermitenteko indexazioa + kokapen zehatza" funtzio konposatua duena, oso erabilia da lan-estazioen aldaketa eraginkorra behar duten automatizazio agertokietan, funtzionamenduaren zehaztasuna bermatuz. Honako hauek dira bere aplikazio-eremu ohikoenak eta gailu tipikoak:
|
Elektronika eta Mikroelektronika Fabrikazioa |
Elektronika-industriak eskakizun zorrotzak ditu mikrometro-mailako kokapen-zehaztasunerako eta ziklo-eraginkortasun handiko. Kamera indexatzeko eta kokatzeko gailua transmisio-osagai nagusia da |
PCB plaka prozesatzeko ekipoak |
Zulatzeko makinetan eta zirkuitu plaka ikuskatzeko makinetan, gidatzeko lan-mahaia tarteka banatzen da zulatzeko posizioaren tolerantzia (± 0,01 mm) eta ikuskatzeko lentearen lerrokaduraren zehaztasuna bermatzeko. |
|
Erdieroaleen ontziratzeko ekipoak |
, hala nola txirbil hariak lotzeko makinak eta obleak ebakitzeko makinak, kam-gailuak erabiltzen ditu obleen fasearen urrats{0}}-pausoz urratseko mugimendua lortzeko, ± 3 μ m-ko kokapen-erroreak kontrolatuta. |
||
|
Osagai elektronikoen muntaia |
Konektore, sentsore eta LED txipetarako geltoki anitzeko muntaia-lerroa, piezak kargatzeko, prentsatzeko, soldatzeko eta beste prozesu batzuetarako estazio-aldaketa zehatza osatzen duena, ± 0,02 mm baino txikiagoa edo berdina duen egokitze-tolerantziarekin. |
||
|
Doitasunezko mekanizazioa eta muntaia |
Prozesu ugariren etengabeko funtzionamendua behar duten prozesatzeko ekipoetan, gailu hau prozesu ezberdinen kokapena eta erritmoa koordinatzeaz arduratzen da. |
Osagai txikiak mekanizatzeko makina-erreminta |
erloju-engranajeetarako eta mikromotor-errotoreetarako tornu automatiko bat, piezak kama-gailu baten bidez tarteka biratzeko bultzatzen duena eta ebaketa-tresnen laguntzaz pauso{0}}ez-mekanizatua osatzen duena, hala nola torneatzea, zulatzea, fresatzea, etab. |
|
Automobilgintzako doitasun-osagaien muntaia |
Automozio-konektoreen eta erregai-toberen muntaketa-lerroak muntaketa-plakaren etengabeko mugimendua dakar, zigilatzeko eraztunaren prentsaketa, terminalen txertaketa eta beste eragiketa batzuk lan-estazio bakoitzean. Kokatze-zehaztasunak ± 0,05 mm baino txikiagoa edo berdina den muntaketaren tolerantzia bermatzen du. |
||
|
Moldeak prozesatzeko ekipo osagarriak |
Moldeen piezen alde anitzeko artezteko makina, piezak pausoz pauso biratzera bultzatzen duena, gainazal ezberdinen artezketa zehatza lortuz. Kokapen-erroreek zuzenean eragiten dute moldea finkatzeko zehaztasunean. |
||
|
Enbalatzeko eta Inprimatzeko Makineria |
Ontzien industriak eskakizun handiak ditu-abiadura handiko indexatzeko eta prozesuak sinkronizatzeko, eta kamera-gailuak loteetako produktuen koherentzia berma dezake: |
Doitasun handiko etiketatzeko makina |
Botila biribilak edo kaxa karratuak etiketatzen direnean, gidatzeko uhal garraiatzailea edo mahai birakaria tarteka eten egiten da etiketa egokitzeko posizioaren desbideraketa ± 0,1 mm baino txikiagoa edo berdina dela ziurtatzeko (adibidez, botila kosmetikoen eta botila farmazeutikoen etiketatzea). |
|
Ontziak osatzeko makina irregularra |
hala nola, hortzetako pasta-hodiak eta mahukak zigilatzeko makina, materiala garraiatzeko, berotzeko eta sakatzearen denbora koordinatzen duena cam gailu baten bidez, kokapen egonkorra eta zigilatze leuna bermatuz ihesik gabe. |
||
|
Inprimaketa prozesatzeko ekipoak |
Trokel itsasgarria-ebaketa-makina, bisita-txartelak beroan estanpatzeko makina, substratuaren etengabeko mugimendua bultzatzen duena, urratsez urrats inprimatzeko, trokelak-eta beroan estanpatzeko eragiketa zehatzak lortzeko. |
||
|
Ekipamendu medikoa eta makineria farmazeutikoa |
Medikuntza-arloak oso baldintza handiak ditu ingurune garbietara egokitzeko eta kokapen fidagarritasunerako, eta cam gailuak diseinu antzua eta kutsadura baxua bete behar du: |
Kontsumigarri medikoak muntatzea |
xiringak eta infusio-multzoetarako muntaketa-lerro automatikoa, piezen garraiatzailea indexatzea bultzatzen duena, hala nola, orratzak sartzea eta gomazko tapoia muntatzea, eskuzko funtzionamenduak eragindako kutsadura arriskua saihestuz. |
|
Droga ontziratzeko ekipoak |
Tabletak zenbatzeko makina, kapsula betetzeko makina, cam gailuak kontrolatzen du hopper eta turntable tarteka mugitzeko, plaka/botila bakoitzeko droga kopuru zehatza bermatuz (errorea pilula 1 baino txikiagoa edo berdina). |
||
|
Laborategiko saiakuntza-ekipoak |
, hala nola,-entzima-lotutako immunosorbent-ensayoa (ELISA) eta odol-analisiagailua, lagin-erretilua pausoz pauso mugitzera bultzatzen du detekzio-zunda laginaren ondoarekin lerrokatzeko, detekzio-datuen zehaztasuna bermatuz. |
||
|
Elikagaien Prozesamendua eta Industria Arineko Fabrikazioa |
Ekoizpen masiboan, gailu honek eraginkortasuna eta higiene-eskakizunak orekatu ditzake eta elikagaien kalitateko materialetarako eta garbiketa-beharretarako egokia da. |
Elikagaiak Betetzeko Ekoizpen Lerroa |
Saltsak eta edariak betetzeko makina, betetzeko burua edo botilaren gorputza tarteka pausatzeko gidatzen duena, betetzeko bolumen-errorea ±% 2 baino txikiagoa edo berdina bermatuz likido gainezka saihestuz. |
|
Gozokiak/Txokolatea moldatzeko makina |
Isurketa-makina birakariak cam gailu bat erabiltzen du injekzio-moldeaketa, hoztea eta desmoldaketa lan-estazio desberdinetan banatzeko eta osatzeko, gozoki formaren koherentzia bermatuz. |
||
|
Eguneroko beharren muntaketa |
such as assembly lines for lighters and cosmetic bottle caps, which drive the workpiece to complete part pressing and tightening step by step, ensuring positioning accuracy and a product qualification rate of>99.5%. |
||
|
Saiakuntza optikoko eta doitasuneko ekipoak |
Eremu optikoak baldintza zorrotzak ditu mikrometro azpiko kokapenerako eta bibrazio baxurako, eta kamera gailuak mugimendu leuna bermatu behar du. |
Lentearen moduluaren muntaia |
Telefono mugikorren kameren eta mikroskopioen lenteen muntaketa-lerroa, lentearen etapa indexatzea lentearen lerrokatzea, lotzea eta beste prozesu batzuk lortzeko. Kokapen-erroreek zuzenean eragiten dute irudi optikoaren kalitatean. |
|
Laser detektatzeko ekipoak |
Laser kalibrea, gainazaleko zimur-detektagailua, cam gailu batek bultzatuta pieza poliki-poliki indexatzeko, laser izpiak piezaren zirkunferentzia osoa eskaneatu dezan, detekzio datu osoa bermatuz. |
Indexatzeko eta Posizionatzeko Cam Device-ren oinarrizko balioa "mugimendu intermitente eraginkorra + kokapen egonkorra eta zehatza" baldintza konposatuak konpontzean datza. Hori dela eta, oinarrizko osagai ordezkaezina bihurtu da fabrikazio elektronikoa, doitasun-muntaia, ontzien inprimaketa, sendagai farmazeutikoak, elikagaiak prozesatzea eta ikuskapen optikoa bezalako esparruetan. Bere aplikazio-eszenatokien ezaugarri komunak prozesu anitzeko eragiketa etengabeak, posizioaren zehaztasunarekiko sentikortasuna, ziklo-egonkortasun-eskakizun handiak eta kokapen-gailu osagarriek eragindako egitura konplexutasuna saihesteko beharra dira.
