Mugimendu linealaren uhalaren transmisioa

Linear Motion Belt Drive uhal baten eta txirrika baten arteko marruskadura edo sare-efektua erabiltzen duen transmisio-sistema bat da, biraketa-higidura mugimendu lineal bihurtzeko. Txirrika paraleloen artean zirkulatzen du uhal baten bidez, konektatutako karga bultzatuz desplazamendu lineala aldakorra edo norabide bakarrekoa lortzeko. Egitura sinplearen, funtzionamendu leunaren eta kostu baxuaren ezaugarriak ditu.

Linear Motion Belt Drive-ren lan-printzipioa indarraren transmisioan eta mugimendu-formak bihurtzean oinarritzen da. Nukleoa motorraren biraketa-higidura kargaren mugimendu lineal bihurtzea da, uhalaren eta polearen lankidetzaren bidez. Prozesu zehatza honako hau da:

1. Potentzia-sarrera: motorrak polea aktiboa biratzeko bultzatzen du, eta txirrika aktiboak mugitzen du uhala marruskaduraren bidez (gerriko laua) edo hortz-konpromisoaren bidez (uhal sinkronoa).

2. Uhalaren mugimendu ziklikoa: Uhalak begizta itxi bat osatzen du txirrika eragilearen eta txirrika bultzatuaren artean, eta mugimendu ziklikoan mugitzen da txirrikaren biraketarekin (uhal garraiatzaile baten mugimendu ziklikoaren antzekoa).

3. Mugimendu linealaren bihurketa: Gerrikoa mugimenduaren noranzkoarekiko paraleloko gida-errail batera mugatuta dagoenez, uhalarekin finkoki lotuta dauden zamak (adibidez, lan-bankuak eta irristatzaileak) gerrikoak "arrastatuko" dira eta lerro zuzen batean mugituko dira gerrikoaren mugimenduaren norabidearekin.

4. Alderantzizko mugimenduaren ezarpena: Motorra alderantzikatuz, polea aktiboa biraketa-noranzkoa aldatzen du, eta uhalaren zirkulazioaren noranzkoa horren arabera aldatzen da. Kargak alderantzizko mugimendu lineala lor dezake.

Laburbilduz, bere printzipioa honela laburbil daiteke: biraketa-higidura → gerriko-higidura ziklikoa → higidura lineala. Uhalaren eta txirrikaren arteko potentzia-transmisioaren bidez, mugimenduaren forma bihurtzen da, eta mugimenduaren ibilbidearen zuzentasuna bermatzen da gida-errailak bezalako osagaiek.

Mugimendu linealaren uhalaren transmisioaren egitura-konposizioa:

Gidatzeko osagaiak: motorra barne, polea aktiboa (motoreak biratzeko bultzatua).

Osagai pasiboa: Txirrika pasiboa (polea eragilearen paraleloan jarrita, uhalaren zikloari eusten dio).

Gidatzeko uhalak: ohiko motak uhal sinkronoak (horzdunak, uhal-hortzekin sarez bultzatuak, doitasun handikoak) eta uhal lauak (marruskaduraz bultzatuak, karga baxuko eszenatokietarako egokiak dira).

Gidatzeko eta eusteko osagaiak: gida-errailak, irristatzaileak, etab., uhalen eta kargen mugimendu-ibilbidea mugatzeko erabiltzen direnak, mugimendu linealaren zehaztasuna bermatuz.

Karga konektatzeko gailua: finkatu gerrikoa exekuzio-osagaietan (adibidez, lan-mahaia, beso robotikoa) potentzia transmisioa lortzeko.

Ongi etorria zara proiektu gehiago ikusteko edo gure bideo-galeria bisitatzera Youtube bidez: https://www.youtube.com/@tallmanrobotics

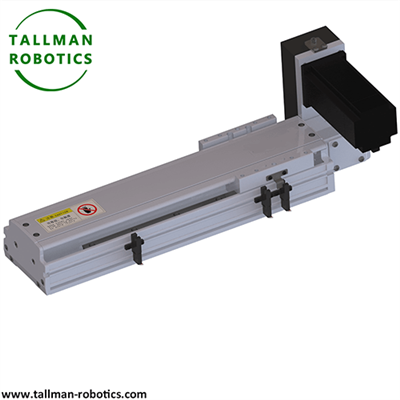

Hemen, Linear Motion Belt Drive, TMB85-CM aurkezten dugu ingurune orokorrerako datu hauekin:

Mugimendu linealaren uhalen transmisioaren aplikazio kasuak:

1. 3D inprimagailua: uhal sinkronoen transmisio-sistemak inprimatzeko tobera gidatzen du X eta Y ardatzetan zehar linealki mugitzera, eta pilatutako inprimaketa lortzen du uhalaren desplazamenduaren kontrol zehatzaren bidez. Gerriko sinkronoaren erreakzio baxuak (itzulera tartea) ezaugarriak inprimatzeko zehaztasuna bermatzen du.

2. Muntaketa-lerro automatizatua: gerriko laua materialak garraiatzeko erabiltzen da, eta gerrikoaren abiadura kontrolatzen da motor-abiadura egokituz produktuen transferentzia lineala lortzeko lan-estazio ezberdinen artean. Elikadura eta elektronika bezalako industrietako karga arineko eszenatokietarako egokia da.

3. Laser ebaketa-makina: gerriko sinkronoak laser burua gidatzen du gida-errailean zehar -abiadura handiko mugimendu lineala egiteko, uhalaren erantzun handiko eta bibrazio baxuko ezaugarriekin konbinatuta, ebaketa-bidearen zehaztasuna bermatzeko.

4. Bulegoko ekipamendua: eskaner baten eskaneatzeko burua adibidez, gerriko sinkrono txiki batek gidatzen duena, paperaren zabaleraren norabidean zehar eskaneatu lineala lortzeko, egitura trinkoa eta funtzionamendu isilekoa.

Transmisio-metodo hau oso erabilia da karga baxu edo ertainetan abiadura handia eta nolabaiteko zehaztasun eskatzen duten mugimendu linealetan. Torloju transmisioarekin alderatuta, kostu baxuaren, mantentze sinplearen eta zarata baxuaren abantailak ditu.
