Ardatz anitzeko modulu lineala

Ardatz anitzeko modulua mugimendu lineal-ardatz anitz integratzen dituen osagai mekaniko modular bat da, eta -zehaztasun handiko eta lankidetza-kontrola ahalbidetzen du mugimendu linealaren X/Y/Z edo hainbat askatasun-gradutan. Bi, hiru edo dimentsio gehiagoko objektuen mugimendu lineal zehatza lortzeko erabiltzen da nagusiki. Ardatz bakarreko modulu lineal anitz konbinatzen ditu (adibidez, gida linealak, diapositiba-taulak, gidatze-sistemak, etab.) egitura zehatz batean (normalean XY ardatza, XYZ ardatzen konbinazioak) unitate integratua edo mugimendu-plataforma konplexuago bat osatzeko, eta lankidetzan mugitu daitekeen norabide anitzetan. Asko erabiltzen da ekoizpen automatizatua, doitasuneko mekanizazioa eta saiakuntza-ekipoetan.

Ardatz anitzeko modulu linealaren ezaugarria askatasun maila anitzekin mugimendu lineala lortzeko gaitasuna da, kokapen, manipulazio, muntaketa eta beste lan baldintza konplexu batzuen beharrak asetzeko. Asko erabiltzen da ekoizpen-lerro automatizatuetan, doitasuneko ikuskapen-ekipoetan, 3D inprimaketa, laser prozesatzea eta CNC makina-erreminta bezalako esparruetan.

Jarraian, bere oinarrizko elementuen banaketa dadeArdatz anitzeko modulu lineala:

Ardatz anitzak: Ardatz anitzeko lotura azpimarratuz, 2 ardatz (higidura planoa), 3 ardatz (mugimendu lineal espaziala) edo are gehiago ardatzen konbinazio gisa diseinatu daiteke.

Lineala: Ardatz bakoitzaren higidurak ibilbide zuzen bat jarraitzen du, biraketa-ardatzetatik edo higidura-osagai kurbatuetatik desberdina.

Modulua: Ezaugarri modularekin, ekoizpenean estandarizatu daiteke, ekipoetan azkar integra daiteke eta diseinu prozesu orokorra erraztu.

1. Oinarrizko osagaiak: Ardatz anitzeko modulu lineala normalean zati hauek ditu:

2. Ardatz anitzeko modulu linealaren oinarrizko ezaugarriak

3. Mota nagusiak

(1) Ardatz kopuruaren arabera sailkatuta

(2) Gidatzeko metodoaren arabera sailkatuta

Ardatz anitzeko bola-torlojuaren modulua: zehaztasun handiko (± 0,01 mm), abiadura-baxurako eta karga handiko (adibidez, makina-erreminta) egokia.

Ardatz anitzeko uhal sinkronoaren modulua: Abiadura handiko ibilbide luzea, karga arinetarako egokia (esaterako, sailkatzeko makinak).

Ardatz anitzeko motor linealaren modulua: abiadura eta zehaztasun ultra-handia (adibidez, erdieroaleen obleen maneiua).

4. Ardatz anitzeko modulu linealaren aplikazio tipikoak

5. Hautaketa egiteko funtsezko parametroak

6. Konparatu ardatz bakarreko moduluak

Ardatz anitzeko modulu lineala automatizazio-ekipoetan dimentsio anitzeko zehaztasun-mugimendua lortzeko oinarrizko soluzioa da, bereziki egokia ibilbide konplexuak eta lankidetza-zehaztasun handia behar duten agertokietarako. Hautatzerakoan, beharrezkoa da ardatz-kopuruaren, gidatzeko moduaren eta kontrol-sistemaren bateragarritasuna osotasunean ebaluatzea, eta diseinu modularra lehenestea gero hedatzeko.

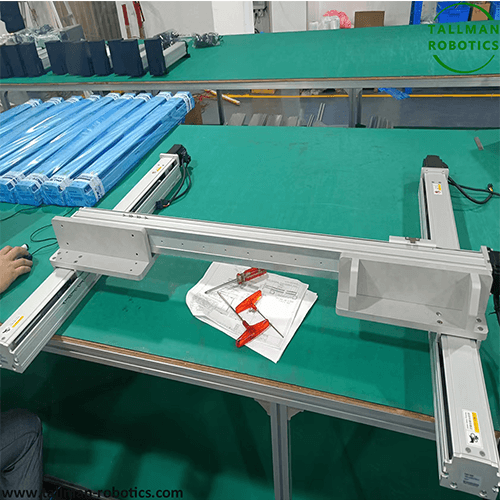

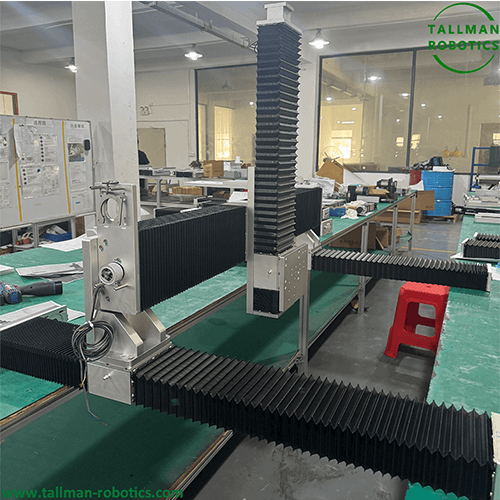

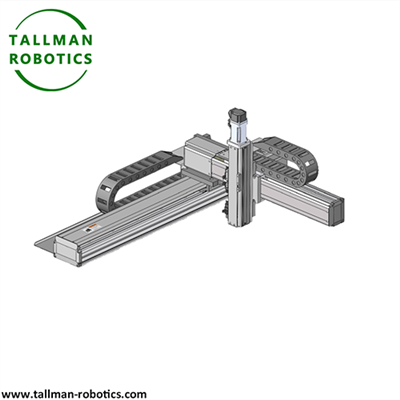

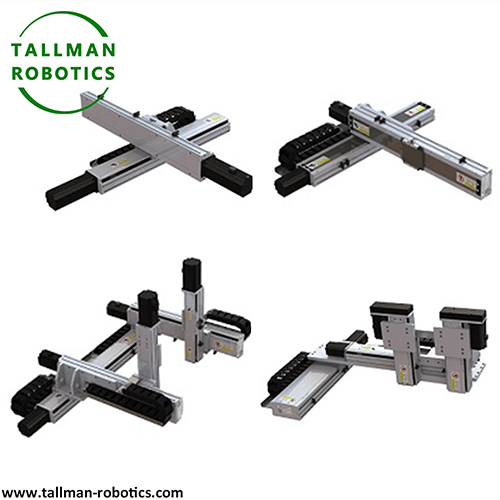

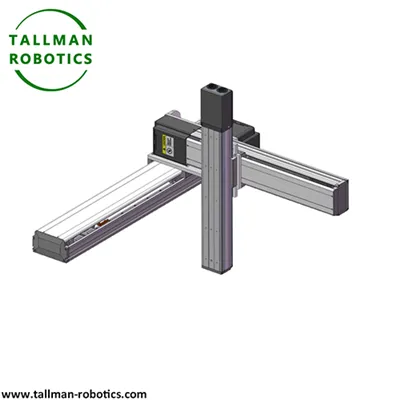

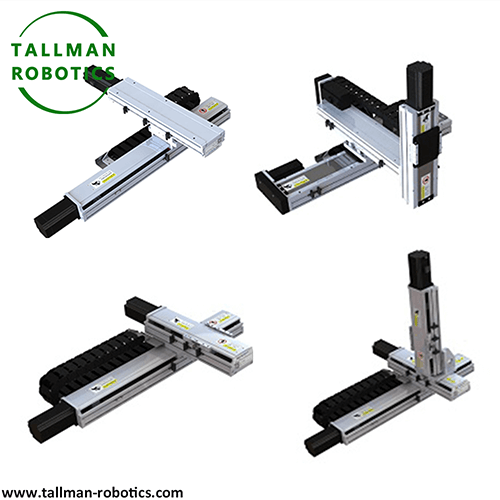

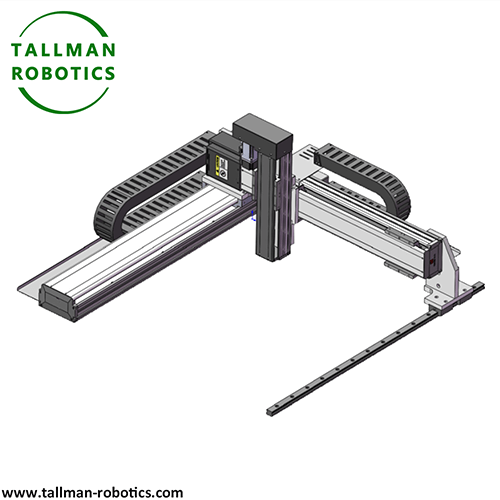

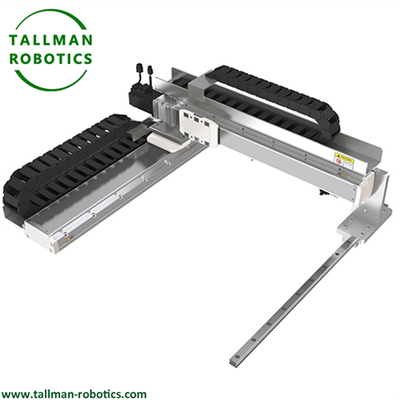

Hemen, Muti Axis Lineal Moduleen konbinazio aukerak aurkezten ditugu kodea duten aplikazioetan, zure proiektuetarako hautatzeko:
Ongi etorria zara proiektu gehiago ikusteko edo gure bideo-galeria bisitatzera Youtube bidez: https://www.youtube.com/@tallmanrobotics

Ardatz anitzeko modulu linealak aplikazio ugari ditu fabrikazio industrialean, 3D inprimaketan, mediku probak eta beste alor batzuetan. Hona hemen kasu zehatz batzuk:

Automobilgintzako piezen soldadura:Feichuang sei ardatzeko hiru koordenatu-moduluaren plataformak laser bidezko soldadura-bideak zehaztasunez planifikatu ditzake, X-ardatzean 150 mm-ko trazu eraginkor batekin, 400 mm Y- ardatzean, 200 mm Z- ardatzean eta ± 5 μ m-ko kokapen-zehaztasun errepikakorrarekin. Soldadura uniformeak eta irmoak berma ditzake, soldadura kalitatea eta estetika hobetu eta oso erabilia da automobilgintzako piezen soldadura bezalako industrietan.

Baterien ekoizpen-muntaia: Bosch Rexroth-en CKK/CKR serieko modulu trinkoek Ardatz Anitzeko Modulu Lineala eta bateria-multzoa osatu dezakete bateria-ekoizpenean. Ardatz batean bi gida-errail erabiliz, alboko edo momentuko karga handietan ere, 220 kg-ko pisua duten objektuak 10 m-ko tartean mugi daitezke, eta hori ekonomikoki eraginkorra eta iraunkorra da.

3D inprimaketa:igus-en ardatz anitzeko robot lineal sistema modularra kanpoaldeko elementu berritzaileen diseinuan erabili zen Amsterdameko (Herbehereak) Europako Eraikinerako. Horien artean, X eta Y ardatzak lehorrean martxan dauden uhal horzdunen unitateen bidez inplementatzen dira, eta Z ardatza lehorreko torloju/azkoin sistema baten bidez inplementatzen da, plastiko biodegradagarriz egindako kanpoko hormetako osagaiak inprima ditzakeen 3D inprimagailu mugikor handi bat osatuz.

Fabrikazio elektronikoa banatzea: Feichuang-eko makinen plataformak ardatz anitzeko modulu lineal bat hartzen du, 600 mm-ko ibilbide eraginkorra X-ardatzean, 800 mm-ko Y- ardatzean eta 250 mm-ko Z- ardatzean. Errepikatuko kokapen-zehaztasuna ± 5 μ m-koa da, banaketa-eragiketa zehatzak eta itsasgarri-puntu uniformeak bermatuz, zehaztasun zorrotzeko industrietarako, hala nola fabrikazio elektronikoa, berme sendoa eskainiz.

Proba medikoak:Ardatz anitzeko modulu linealak proba medikoko ekipoetan detekzio-zunda zehaztasunez kokatu eta mugitu dezake. Esaterako, medikuntzako proba-ekipo jakin baten modulu linealak 16510 mm-ko luzera du, 100N-ko gehienezko karga eta 500 mm/s-ko gehienezko abiadura. Bere egonkortasunak eta fidagarritasunak proben emaitzen zehaztasuna eta errepikakortasuna bermatzen ditu.

PCB zirkuitu plaka ikuskatzea:Ikus-sistema ardatz bakarreko irristagailu elektrikoko mahai batez osatutako X-Y-Z hiru-ardatzean finkatuz, PCB plakaren itxura AOI ikuskapena egin daiteke. Ardatz anitzeko modulu linealaren kokapen-zehaztasun handia eta -abiadura handiko funtzionamendu-egonkortasuna erabiliz, zirkuitu plakaren itxura akatsak azkar eta zehaztasunez hauteman daitezke.

Ardatz anitzeko modulu linealadaoso erabilia oinarrizko prozesuetan, hala nola, materialak manipulatzea, prozesatzea eta muntatzea, ikuskatzea eta sailkatzea ekoizpen-lerro automatizatuetan, zehaztasun handiko, egonkortasun handiko eta konbinazio malguaren ezaugarriengatik. Honako hauek tipikoak dira

aplikazio eszenatokiak:

1. Materialen manipulazio eta garraio automatikoa

Karga- eta deskarga-prozesuan, eta ekoizpen-lerroko prozesuen arteko garraioan, ardatz anitzeko modulu lineala (adibidez, XY ardatza edo XYZ ardatzaren konbinazioa) amaierako efektoreez horni daiteke, hala nola atzapar mekanikoak eta bentosak, materialen atzemate, translazio eta altxatze zehatzak lortzeko. Adibidez:

Elektronika industrian, PCB plakak garraiatzaile-lerroetatik soldadura-estazioetara transferitzea;

Automobilgintzako piezen ekoizpenean, estanpatutako piezen muntaketa eremura garraiatzea ardatz anitzeko loturaren bidez bermatzen da, materialen mugimendu leuna bermatzeko hiru-espazioan, talkak edo posizio-desbideraketak saihestuz.

2. Doitasunezko muntaketa eragiketak

Produkzio-lerro automatizatuen muntaketa-prozesuak (adibidez, piezak lerrokatzea, estutzea eta txertatzea) kokapen-zehaztasun oso handia behar du. Ardatz anitzeko moduluek planoko sintonizazio fina lor dezakete XY ardatzen bidez, muntaketaren sakonera kontrolatu Z-ardatzaren bidez eta doitasun handiko-muntaia osoa indar sentsore edo ikusmen sistemekin.

Telefono mugikorren ekoizpen-lerroan, Ardatz Anitzeko Modulu Linealak beso robotikoa gidatzen du kameraren modulua gorputz-oskolean zehaztasunez txertatzeko;

Potentziazko baterien ekoizpenean, zelula-pilaketaren eta polo belarri-soldaketaren posizioaren doikuntza ± 0,1 mm-ren barruan kontrola daiteke.

3. Prozesamendu automatizatuko laguntza

Laser ebaketa, banaketa, soldadura eta beste prozesatzeko prozesuetan, ardatz anitzeko modulu linealak "mugimendu-plataforma" gisa balio dute piezak edo prozesatzeko tresnak gidatzeko (adibidez, laser-buruak eta banatzeko balbulak) aurrez ezarritako ibilbideetan zehar mugitzeko, prozesatzeko zehaztasuna bermatuz:

3C produktuen maskorren laser bidezko markatzea, XY ardatzaren moduluak bultzatuta pieza abiadura konstantean mugitzeko, eta laser ekipoarekin konbinatuta gainazal kurbatu edo lauetan markaketa zehatza osatzeko;

Ontziak kosmetikoen botilen banaketa eta zigilatzea automatikoa XYZ ardatzaren moduluak kontrolatzen du botilaren ertzean dagoen bide batean kola aplikatzeko, kola-lerro berdinak eta etengabeak bermatuz.

4. Sareko probak eta kalitate kontrola

Produkzio-lerroaren kalitatea ikuskatzeko prozesuan, ardatz anitzeko modulu lineala ikus-kamerak, sentsoreak eta beste detekzio-ekipo batzuekin horni daitezke produktuen eskaneatu edo kokapen-ikuskapen osoa egiteko:

Elikagaien bilgarrien ekoizpen-lerroan, XY ardatzaren moduluak ikus-sistema gidatzen du ontziaren zigilatzeko eta inprimatzeko ereduak piezaz pieza ikuskatzeko, akatsak identifikatuz, esate baterako, falta diren inprimaketak eta kalteak;

Osagai elektronikoen ekoizpenean, detekzio-zundaren posizioa XYZ ardatzaren moduluaren bidez doitzen da txip-pinen eroankortasunean kontaktuen detekzioa egiteko.

5. Sailkapen eta sailkapen malgua

Ekoizpen-lerroaren amaierako sailkapen-fasean, Ardatz Anitzeko Modulu Lineala ikusizko ezagutza sistema batekin konbina daiteke produktuak material-bide ezberdinetan sailkatzeko, zehaztapenen arabera (tamaina, kolorea, akatsak, esaterako):

Logistika-paketeen sailkapenean, XY ardatzeko moduluak bultza-hastakak edo arraunak gidatzen ditu helmuga desberdinetatik paketeak dagozkien garraiatzaile-lerroetara bultzatzeko;

Hardware-osagaien ekoizpenean, pieza txikiak (adibidez, torlojuak eta azkoinak) tamainaren arabera sailkatzen dira, eta -abiadura handiko eta sailkapen-ekintza zehatzak ardatz anitzeko mugimenduaren bidez lortzen dira.

6. Prozesuen arteko posizionamendua eta sekuentzia-transferentzia

Ekoizpen-lerroak etengabeko prozesu anitz barne hartzen dituenean, hala nola, garbiketa, lehortzea, probak eta ontziratzea, ardatz anitzeko modulu lineala "lan-banku mugikor" gisa erabil daiteke piezak lan-estazio ezberdinen artean aldatzeko eta prozesu bakoitzaren funtzionamendu-posizioa zehaztasunez kokatzeko. Adibidez:

Gailu medikoen ekoizpenean, produktuak daramatzaten erretiluak garbiketa-tanga, lehortze-eremua eta proba-estaziora sartzen dira sekuentzian XY ardatzeko moduluen bidez, eskuzko esku-hartzea murriztuz eta prozesuaren koherentzia hobetuz.

Oinarrizko Abantailen Laburpena

Ardatz anitzeko modulu linealak modu eraginkorrean ordezkatzen ditu produkzio-lerro automatikoetan errepikakorrak eta zehaztasun handiko -zehaztasun handiko zereginak eskuz osatzea, mugimenduaren -dimentsio anitzeko mugimenduaren kontrolaren bidez (lineala+altxatzea+errotazio konbinazioa), zehaztasun handiko-kokatzea (errepikaturiko kokapen zehaztasuna ± 0,01 mm irits daiteke) eta erantzun abiadura handia (produkzio-lerrora egokituta). Aldi berean, PLC eta roboten kontrol sistemekin lotzea onartzen dute, ekoizpenaren doikuntza malgua lortzeko eta barietate eta sorta txikien fabrikazio beharretara egokitzeko.
