Industria Iragazgaitza Mugimendu Lineal Sistemak

Iragazgaitza den mugimendu lineal industrialaren sistemak gidatzeko gailu integratuak dira, -zehaztasun handiko desplazamendu lineala lor dezaketen ingurune industrial hezeetan, likido anitzetan, hautsetan edo korrosiboetan. Mugimendu lineal iragazgaitz industrialeko sistemak IP65 edo goragoko babes maila du (eszena batzuk IP69K iristen dira), eta horrek likidoen intrusioari, korrosio kimikoari eta ezpurutasun mekanikoen interferentziari aurre egin diezaioke, industria-ekoizpenean transmisio linealaren egonkortasuna eta iraunkortasuna bermatuz.

Lan-printzipioaIhigidura lineal sistema industrial iragazgaitzas

Bere muina biraketa-higidura mugimendu lineal bihurtzea da transmisio-mekanismoa gidatzen duen elikadura-iturri baten bidez (motorra), diseinu zigilatu batean oinarritzen den bitartean kanpoko ertaineko intrusioa blokeatzeko.

Prozesu espezifikoa honako hau da: motorrak (adibidez, serbo motorra, urratseko motorra) momentua ateratzen du, erreduktoreak anplifikatzen duena eta torlojua (bola torlojua/torloju trapezoidala) edo gerriko sinkronoa biratzen du, irristagailua/bultzagailu-hastaka gida-errailean zehar lerro zuzen batean mugitzea eraginez. Iragazgaitza den mekanismoak "hauts likidoaren ur-lurrunaren" hesi hirukoitza osatzen du zigilatzeko osagaien hainbat geruzaren bidez (adibidez, V-formako konbinazio zigilatzeko eraztunak, zigilu mekanikoak), labirinto-egitura eta juntura iragazgaitzak. Mugimendu lineal iragazgaitzezko sistema industrialen-gama altuko modelo batzuk presio-balbula balbulaz hornituta daude, tenperatura-aldeen ondorioz barruko eta kanpoko presio-desberdintasunek eragindako zigiluari kalterik ez egiteko.

Egitura-konposizioaIhigidura lineal sistema industrial iragazgaitzas

Gidatze-unitatea: iragazgaitza den motorra (karkasetan O-eraztunaren zigilua duena), leherketa-erresistentearen erreduzitzailea (egokia sukoi eta lehergarrietarako agertokietarako);

Transmisio-nukleoa: altzairu herdoilgaitzezko bola-torlojua (korrosio-erresistentea) edo nikelezko uhal sinkronoa, gida-errail gogortuarekin bat datorrena (azalera kromatua edo nitrogeno tratatua);

Zigilatzeko sistema: irristagailuaren amaierako estalkia poliuretanozko zigilatzeko ezpain batez hornituta dago eta nitrilozko gomazko zigilatzeko eraztun bat instalatzen da gida-errailaren eta oinarriaren arteko konexioan. Kablearen interfazea M12 iragazgaitza den entxufea da;

Euskarri-egitura: Aluminiozko aleazioko profilaren oinarria (anodizatua+estaldura elektroforetikoa) edo burdinurtuzko oinarria (herdoilaren aurkako pinturaz ihinztatutako gainazala), 316 altzairu herdoilgaitzez egindako konektoreekin.

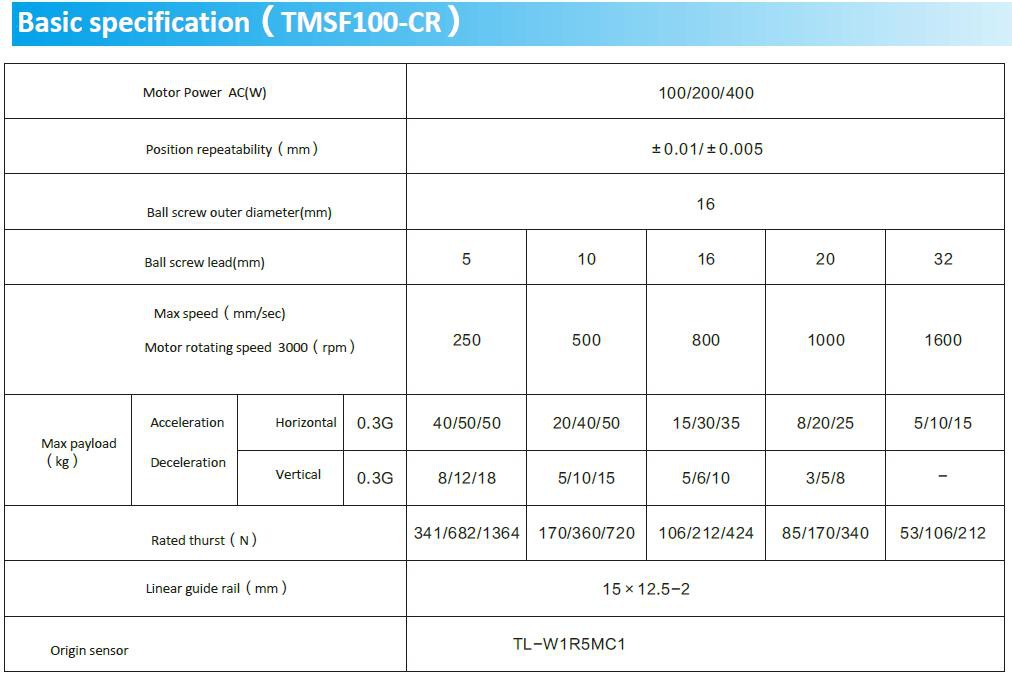

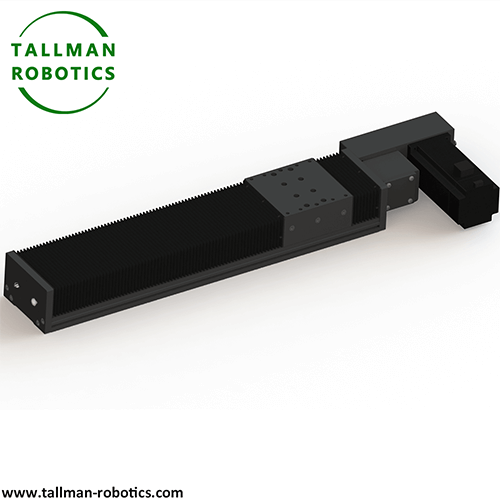

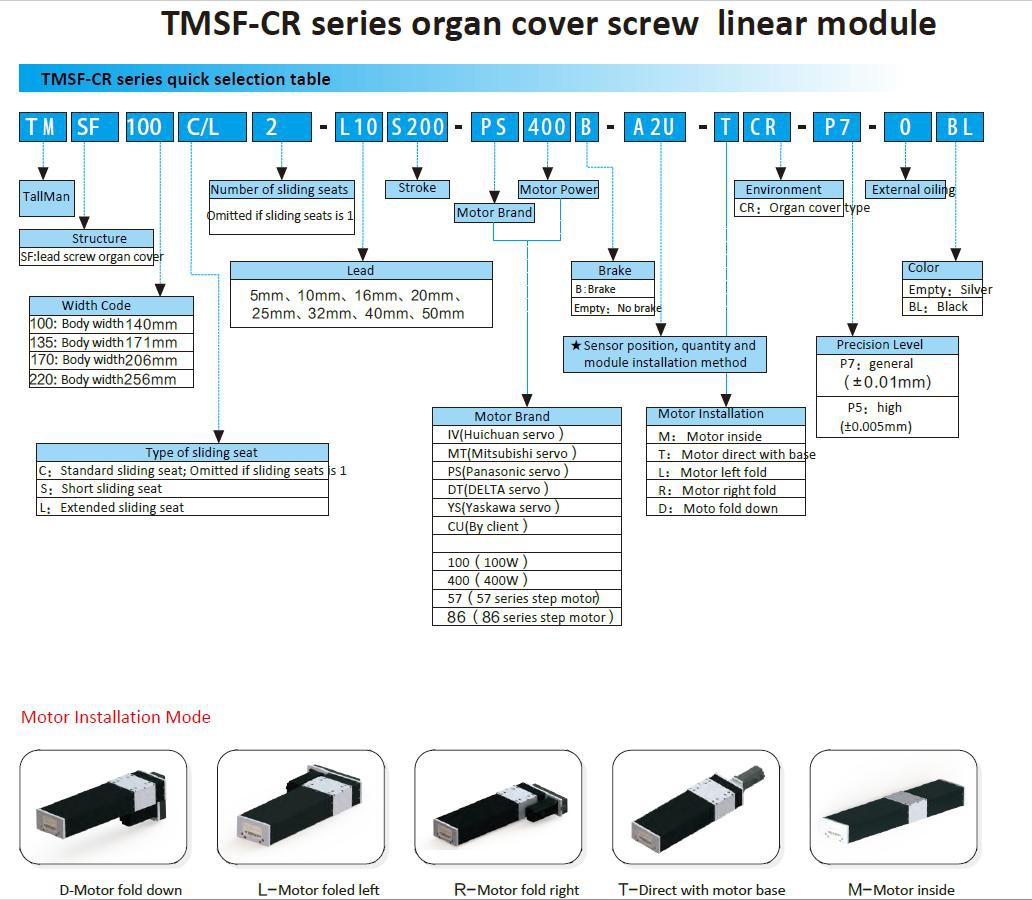

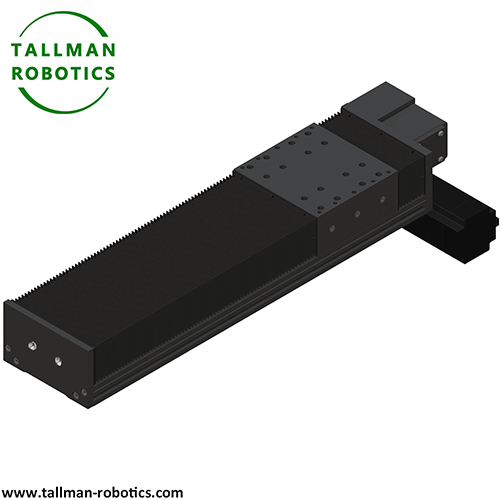

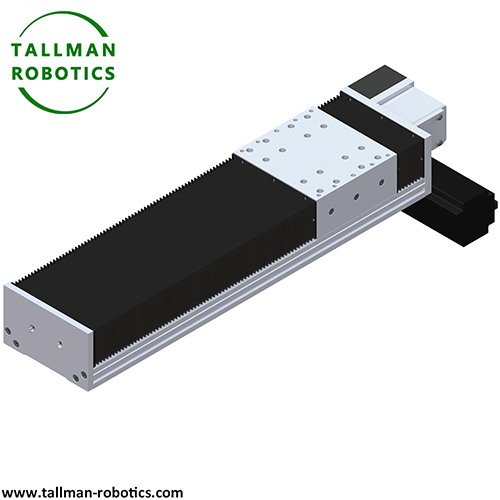

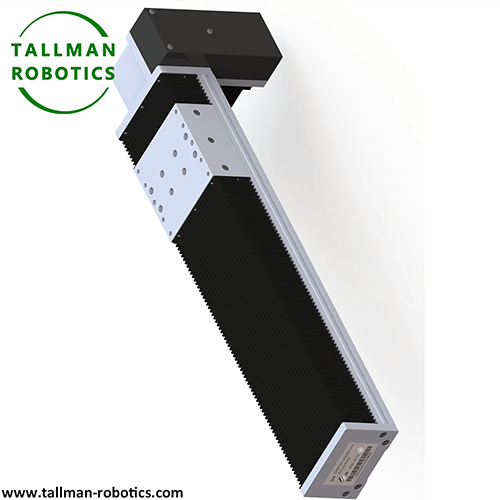

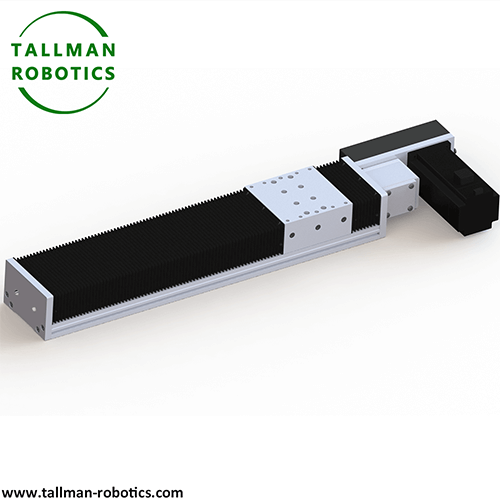

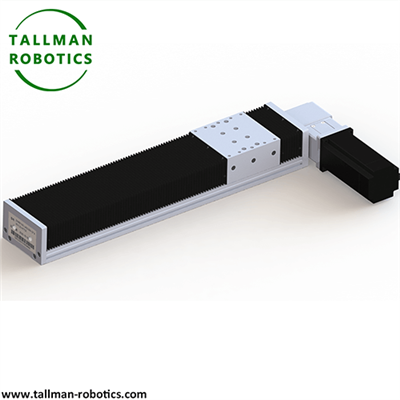

Hemen, torloju bidezko organo-estalkia iragazgaitza den TMSF100-CR modulu linealak aurkezten ditugu, datu hauekin:

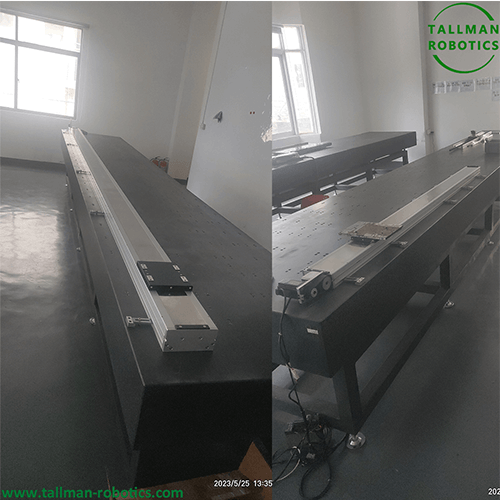

Ongi etorria zara proiektu gehiago ikusteko edo gure bideo-galeria bisitatzera Youtube bidez: https://www.youtube.com/@tallmanrobotics

Aplikazio-eszenatokiakIhigidura lineal sistema industrial iragazgaitzas

Elikagaien prozesatzea: gidatzea betetzeko makina garraiatzaileen pista, uraren eta garbiketa-agenteen korrosioarekiko erresistentea (FDA ziurtagiria bete behar du);

Automobilgintza: piezak maneiatzeko labain-mahaia soldadura tailerrean, hozte- eta soldadura-zepa-zipriztinari aurre egiteko;

Ekoizpen kimikoa: balbula irekitzeko eta ixteko gailuak likido korrosiboen biltegiratze-tangetarako, azido eta alkalino-lainoaren higadura erresistenteak;

Ur zikinen tratamendua: sedimentazio-tanga arrasparraren gidaritza lineala, hezetasun handiko eta ur zikinak murgiltzeko egokia;

Industria metalurgikoa: ijezketa-lerroaren ekoizpen-lerroaren plaka kokatzea sistema tenperatura altuko ur-lurruna eta hauts metalikoa erresistentea da.

Mugimendu lineal iragazgaitz industrialeko sistemek aurrerapen bikoitza lortu dute muturreko inguruneetan fidagarritasunan eta eraginkortasunean, materialen berrikuntzaren bidez (adibidez, altzairu herdoilgaitza, ingeniaritza plastikoak), egituraren optimizazioa (V-formako gida-errailak,-geruza anitzeko zigiluak) eta mantentze-lan adimentsuak (lubrikazio automatikoa, urruneko monitorizazioa), eta oso aplikagarria da eremu anitzeko ekipamendu tradizionaletatik {-}era arte.
